Produktdetails:
|
| Produktname: | Horizontale gerichtete Ölplattformen | Energie-Art: | Hydraulische |
|---|---|---|---|
| Modell: | FDP-40/FDP-40Z | Kapazität Max. Push: | 400KN (89920 lbF) |
| Anwendung: | Legen des erdverlegten Rohrs | Material: | hoch-fester Stahl |
| Markieren: | hdd horizontale Richtungsbohrung,Horizontale direktionale Bohrmaschine |
||

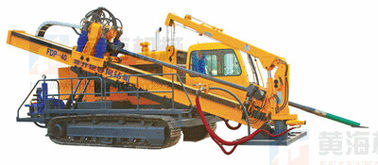

FDP-40/FDP-40Z Modelle sind voll hydraulische horizontale gerichtete Ölplattformen (Trenchless)
drehmomentstarker, starker Ertrag,
angemessene Struktur,
moderner Steuermodus
4.5-m e-lang Bohrstange, zum seiner Hochleistung zu garantieren.
FDP-40/FDP-40Z Modelle sind voll hydraulische horizontale gerichtete Ölplattformen (Trenchless), die selbstfahrend und mit Gummiraupe integriert sind. Zwei langsame Motoren fahren den Antriebskopf, um Zweigeschwindigkeit Fahren zu machen. Die Anlagen werden in der Technologie und einfach in der Struktur vorangebracht. Das Kettenzufuhrsystem des Motors macht die Leistung stabil und zuverlässig. Der Mast kann innerhalb des Bereiches 8 justiert werden – Treffen 20°to der Bedarf des bohrenden Winkels. Wenn der niedrige Schwerpunkt und mit zusätzlichem Kran ausgerüstet ist, sind sie dem Aussehen nach stabiles in Kraft und attraktiv. FDP-40Z ist die Anlage, die mit automatischem Bohrstangehandhabungsgerät installiert ist.
Eigenschaften und Nutzen
FDP-40 HDD Anlage wird hauptsächlich für bürgerliche besonders legen des erdverlegten Rohrs des Baus und mit Zug 400KN capactity benutzt.
|
Die Hauptmaschine |
|
|
Energie der Maschine |
175 Kilowatt YC6M240 (235HP) (2200 r/min) |
|
Kapazität Max. Push |
400KN (89920 lbF) |
|
Kapazität Max. Pull |
400KN (89920 lbF) |
|
Bewertetes Drehmoment |
15000 N·M (11055 lbF·ft) |
|
Hohle Spindel U/min |
Senken Sie 0-40r/min |
|
Hohes 0-80r/min |
|
|
Fütterungsanschlag |
5000 Millimeter (197 Zoll) |
|
Durchmesser der Aufnahmebohrung |
170 Millimeter (6,7 Zoll) |
|
Bohrender Winkel |
8°20° |
|
Druck des Hydrauliksystems |
20Mpa (2901 P/in) |
|
Fahrgeschwindigkeit |
2 km/h (6560feet/h) |
|
Strukturelle Art |
integriert mit Stahlraupe, Kran und Spülpumpe |
|
Maß (L×W×H) |
7800×2300×2350 Millimeter (Zoll 307×90.6×92.5) |
|
Gewicht |
16000 Kilogramm (35280 lbs) |
|
Kran |
2T/m (1345 lb/feet), maximaler Gerad-Arm 4.5m (14,8 Fuß) |
|
Spülpumpe |
|
|
Spezifikation |
BWF-400 |
|
Max. Discharge |
400 l/min (106 US-Gallonen/Minute) |
|
Höchstdruck |
Mpa 10 (1450 P/in) |
|
Schlamm-Prozesssystem (optionales Teil) |
|
|
Daten der Maschine |
Ottomotor 20.9PS |
|
Pumpenparameter |
100 m3/h(3529Fuß3/h) |
|
Schlammaufbereitungskapazität |
16 m3/h(565Fuß3/h) |
|
Schlammgrube |
5M3 (176feet3) |
|
Gewicht |
500kg (1103 lbs) |
|
Bohrgeräte und Hilfshydraulikanlage |
|
|
Spezifikation von Rod |
89×4500 Millimeter (Zoll 3.5×177) |
|
Führer-Stückchen |
170 Millimeter (6,7 Zoll) |
|
Bohrwerkzeug |
400; 500; 600; 720; 830; 900mm (15,7; 19,7; 23,6; 28,3; 32,7; 35,4 Zoll) |
|
Verteiler |
60T (132300 lbs) |
|
Verfolger |
Optionales Teil |
