Produktdetails:
|
Dieselmotor: | Cummins 6CTA8.3-C195 | Leistung: | 145kW (195HP) |
---|---|---|---|
Geschwindigkeit: | 1900rpm | Hydraulische Klemme: | PQ |
Halten Sie Durchmesser: | 121 Millimeter (4,76 Zoll) | Gewicht: | 13000 Kilogramm (28665 lbs) |
Maße (L × W ×H): | 5600×2240×2650mm | Transportweise: | Stahlraupe |
Markieren: | Core Bohrgeräte,Diamantkernbohrung |

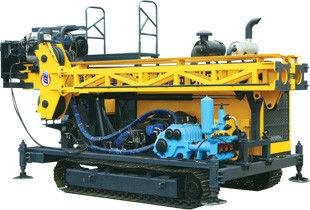

HYDX - volle hydraulische 5A Kernbohrer-Anlage mit Raupe Mountd NQ 1300m Hauptquartier 1000m
Die volle hydraulische Ölplattform des neuen Modells der Ölplattform HYDX-5A der Raupe wird durch Bohrgeräte Co., Ltd. H.H. Bohrgerät-Technologie mit Hinweis der fortgeschrittener Technik der gleichen netten Ausrüstung im In- und Ausland entwickelt. Die Ölplattform der Raupe hat einen angemessenen Entwurf und eine überlegene Leistung. Zu benützen ist einfach, und für Wartung.
Gesamteinheits-Eigenschaften:
Die Ölplattform der Raupe nimmt das volle hydraulische Fahren an und reist mit Raupen selbst. Der Bohrkopf angetrieben durch variablen Motor mit Funktion von mechanischen Gangschaltungen der Zweigeschwindigkeit, stepless Geschwindigkeitsänderung mit einer modernen und einfachen Struktur. Der Rotator wird mit einem System eingezogen und gefahren, das den Spindel- und Ölzylinder mit Kette anschließt. Das System hat die Funktion, wenn die Kolbenstangen des Ölzylinders einen bestimmten Abstand bewegend, das Bohrkopfbewegen den Abstand verdoppeln. Der Mast konnte innerhalb des Bereiches des Grads des Winkels 0 bis 90 auf sein Bohrloch mit einem niedrigen Schwerpunkt und guter Stabilität der Gesamteinheit eingestellt werden. Die Ölplattform der Raupe versieht Betreiber mit einer netten Sichtweite und weit und bequemer Arbeitsbedingung. Die HYDX-5A hydraulische Raupen-Ölplattform schaut recht in der Gesamtstruktur und stellt den Entwurf dar, der an personenorientiertes gedacht wird.
Vorteile:
(1) zuverlässige Leistung
Basierend auf der Richtlinie von die kritische zusätzliche Ausrüstung international kaufen, sind der Dieselmotor, die Hydraulikpumpe, die Hauptventile, die Motoren, die Raupenreduzierer und die hydraulischen Schlüsselersatzteile alle angenommene berühmte Markenprodukte im In- und Ausland.
(2) hohe Leistungsfähigkeits-Raupen-Ölplattform
Mit großem Drehmoment garantieren Stromversorgungseinheitsverteilung der hohen Leistung und mit angemessenem Strukturentwurf und moderne Operationsmethode und 6 Meter (19,7 Fuß) Länge der Bohrstange, alle diese der hohen Operations- und Leistungs-Leistungsfähigkeit der Ölplattform.
(3) Umweltschutz-hydraulische Raupen-Ölplattform
Mit niedrigerer Verschmutzungsentladung des Dieselmotors, ist Berufslärmminderungsentwurf, die Ölplattform für städtische Operation und Leistung passend.
(4) energiesparende Ölplattform
Die empfindliche Steuerungstechnik der modernen Last annehmend, hat die Ölplattform die Leistungsaufnahme und die Hitzegeneration auf dem tiefsten Stand verringert.
Mit einem eleganten Entwurf, einer Kompaktbauweise, einer zuverlässigen Leistung und einer Operation leicht, sollte es die in der vollen hydraulischen Kernbohreranlage des anwesenden Binnenmarkts vorzuwählende Prioritätsausrüstung sein.
Anwendungsbereich
HYDX-5A Art Ölplattform wird hauptsächlich für Steigung und die gerade Lochbohrung benutzt. Sie könnte für Erforschung und die Prospektierung von Geologie, Metallurgie, Kohle, Kernwaffenindustrie, Hydrologie und für andere Industriefelder verwendet werden. Es ist eine Ölplattform des Kernes, indem es Diamanten und Karbid-gespitzte Stückchen hauptsächlich verwendet.
Hauptleistungs-Parameter von HYDX-5A
Dieselmotor | Modell | Cummins 6CTA8.3-C195 (turbocharged und Gebühr wassergekühlt) |
Verschiebung | 8.3L (2,19 US-Gallonen) | |
Energie | 145kW (195HP) | |
Bewertete U/min (Werkseinstellung) | 2200rpm | |
Bohrleistungs-Raupen-Ölplattform | BQ | 1500 m (4920 Fuß) |
NQ | 1300 m (4264 Fuß) | |
Hauptquartier | 1000 m (3280 Fuß) | |
PQ | 680 m (2230 Fuß) | |
Bohrkopf | Rotations-Motor | Doppelte Hydraulikmotoren – variabel und umschaltbarer Hersteller: SAUER-DANFOSS |
Raupen-Ölplattform U/min hydraulische | Zwei Verschiebung-Stepless-Änderung 0-1145 U/min | |
Verhältnisse | 1. 2.716:1 des 8.776:1 2. | |
Hauptöffner | seitlich Schoren mit hydraulischem Antrieb | |
Hydraulische Klemme (PQ) | Hydraulisch geöffnet, festklemmende Scheibenfeder, normalerweise geschlossene Art axiale Tragfähigkeit von 222 400 N | |
Raupen-Ölplattform Max. Torque Hydraulic | 4650 N·m (3427 lbF·ft) | |
Halten Sie Durchmesser | 121 Millimeter (4,76 Zoll) | |
Max. Tragfähigkeit der Spindel | kN 150 (33720 lbF) | |
Max. Feeding Power | kN 75 (16860 lbF) | |
Primärpumpen-Paket | Kolbenringtriplex Gestellpumpe für das Fahren der Bohrkopf-Rotation, der Haupthebemaschine, der Spülpumpe u. der Linie Handkurbel. | Hersteller: Pumpe DANFOSS 1.: an der Pumpe 25MPa 3.: 102 LPM an 25MPa |
Hydrauliktank | Kapazität | 420 L (111 US-Gallonen) |
Hubgeschwindigkeit (einzelner Draht) | 38-70m/min (bloße Trommel) | |
Kapazität der Hauptleitung | Kraft (einzelnen Draht) hochziehen | 77kN (17310 lbF) |
Stahldrahtdurchmesser | 18 Millimeter (0,71 Zoll) | |
Stahlseillänge der hydraulischen Raupen-Ölplattform | 50 m (164 Fuß) | |
Hubgeschwindigkeit (einzelner Draht) | 164m/min (bloße Trommel) | |
Kapazität der Drahtlinie Hebemaschinen-Mast | Kraft (einzelnen Draht) hochziehen | kN 12 (2698 lbF) (bloße Trommel) |
Stahldrahtdurchmesser | 6 Millimeter (0,24 Zoll) | |
Stahlseillänge | 1500 m (4920 Fuß) | |
Mast-Höhe der hydraulischen Raupen-Ölplattform | 11 m (36 Fuß) | |
Mast, der Winkel justiert | 0°-90° | |
Bohrender Winkel | 45°-90° | |
Fütterungsanschlag | 3800 Millimeter (150 Zoll) | |
Verschiebungs-Anschlag | 1500 Millimeter (59 Zoll) | |
Zufuhr-Zug | 15000kg (33075 lbs) | |
Zufuhr-Schub | 7500kg (16538 lbs) | |
Rod-Zug | 3m oder 6m (9.84feet oder 19.68feet) | |
Spülpumpe | Art | Kolbenpumpe-Triplex Kolben |
Modell | BW250 | |
Anschlag | 100mm (3,9 Zoll) | |
Leistungsvolumen | 250.145, 90, 52 l/min (66, 38, 24, 14 US-Gallonen/Minute) | |
Enddruck | 2,5, 4,5, 6,0, Mpa 6,0 (363, 653, 870, 870 P/in) | |
Fuß-Klammer | Festklemmen des Bereichs | 55.5-117.5 Millimeter (2.19-4.63 Zoll) durch Loch Ф154mm (6,06 Zoll) |
Anderes | Gewicht | 13000 Kilogramm (28665 lbs) |
Maße (L × W ×H) | 5600×2240×2650mm (Zoll 220×88.2×104.3) | |
Transport-Weise | Stahlraupe |
2. Über uns
Wir sind einer der führenden Hersteller der Ölplattformen des Diamantkernes in China,
Wir produzieren und liefern Spindelart Ölplattformen des Diamantkernes und alle hydraulischen Ölplattformen des Kernes mit der Bohrleistung von 100 Metern zu 4200meters, zu den Spülpumpen und zu anderen in Verbindung stehenden Bohrgeräten können auch geliefert werden.
Wir begrüßen warm Kunden aus der ganzen Welt, um mit uns für jede mögliche Untersuchung in Verbindung zu treten, und wir versuchen unser Bestes, um Dienstleistung zu erbringen, um Sie zufriedenzustellen.
3. Service
Verschiffenzeit hängt vom Bestimmungsort ab.
Nachdem wir die Waren versenden, emailen wir Ihnen die Versandinformationen sowie spüren Details auf.
Die Waren werden durch die angemessenste Weise für Lieferung geliefert.
1. Alle unsere Ölplattformen werden Garantiezeitraum zur Verfügung gestellt und Kundendienste, pls treten mit uns für Details in Verbindung.
2. Wir bieten Berufssoldat-lange technische Unterstützung unseren bohrenden Ausrüstungen, in Verbindung treten mit uns bitte frei an, wenn Sie irgendeine Frage zu unserer Bohrung haben
Ausrüstung, die Sie empfingen, sagen wir Ihnen, wie man das Problem durch E-Mail oder Telefon löst.
