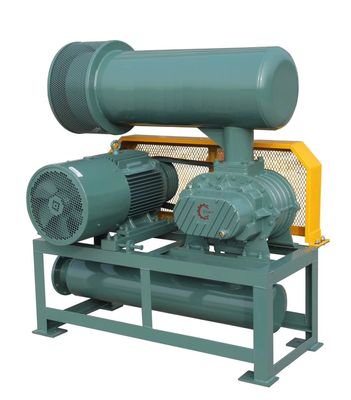

Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei

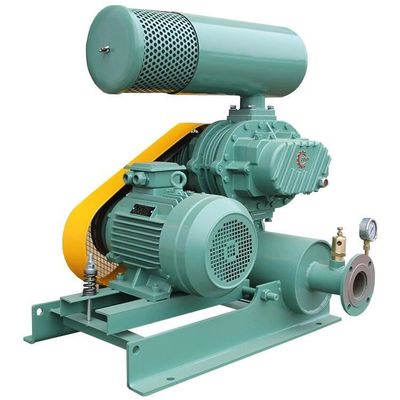

Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei
Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei

Großes Bild :  Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei

Produktdetails:
Herkunftsort: China
Markenname: JSMY
Zertifizierung: ISO9001
Modellnummer: SL4005/SL5003/SL5006 /SL5009
Zahlung und Versand AGB:
Min Bestellmenge: N/M
Preis: Negotiable
Verpackung Informationen: Exportstandardpaket
Lieferzeit: 1 Woche
Zahlungsbedingungen: L/C, T/T

Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei

Beschreibung
Art: Wurzel-Luft-Gebläse Größe: SL4005/SL5003/SL5006 /SL5009. .etc
Abkühlende Weise: Luftgekühlt und wassergekühlt Anwendung: Gebläse oder Vakuum
Installierter Standort: Innen-, umgebende Temperatur im Freien, ob es einen gefährlichen Platz gibt Drivingway: Koppelung, V-Gürtel
Markieren:

Art Luftgebläse der Wurzeln sl4005

,

Wurzelgebläse der Luft sl4005

,

wassergekühltes Luftwurzelgebläse



Lärmarmer Kompaktbauweise-Drei-Vorsprungs-doppeltes Öltank-Wurzel-Luft-Gebläse





Produkt-Beschreibung



1)Das Wurzelgebläse ist ein volumetrischer Fan.

2)Die Luftströmung ist zur Geschwindigkeit proportional. Der Dreivorsprungsantreiber dreht sich jedes Mal und zwei Antreiber, für dreimal zu atmen und zu erschöpfen

Verglichen mit der Zweivorsprungsart, ist das Gaspulsieren kleiner, ist die Lastwechsel kleiner, ist die mechanische Festigkeit stärker, sind die Geräusche niedrig, und die Erschütterung ist klein

3) Es gibt Antreiber des Dreivorsprunges 2pcs auf den zwei parallelen Wellen. Der geringfügige Abstand ist zwischen den Antreibern und der Innenseite des elliptischen Behälters und jedem Antreiber.

Der Antreiber dreht sich mit einer konstanten Geschwindigkeit in der entgegengesetzten Richtung. Ein bestimmter Betrag Gas umgeben durch den Behälter und die Antreiber wird von der Saugseite transportiert, um Seite zu erschöpfen

4) Jeder Antreiber und immer synchronisieren, Gang die richtige Phasenposition, gemeinsamen Kontakt zu halten wird nicht geschehen, also kann sie ohne interne Schmierung beschleunigt werden, ist es einfache, stabile Operation und Leistung, passt sich es verschiedenen Zwecken und Gebrauch in einer breiten Palette von Feldern an.





Funktionsprinzip mit drei Vorsprungsantreibern

Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 0



Hauptstruktur

Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 1





Hauptmerkmale:

  • Angetrieben durch schraubenartige synchrone Gänge: Ausgewogenes Getriebe, lärmarm
  • Annahme der modernen Antreiberkurve in der Welt: Erhöhung des Volumenverhältnisses, hohe Leistungsfähigkeit
  • Alle Lager werden aus NSK importiert, oder SKF, das trägt, hat es gutes, Leistung und lange Lebenszeit ladend.
  • Die Öldichtung ist die benutzte CR-Robbe, die aus USA importiert wird.
  • Abkühlende Weise ist luftgekühlt und wassergekühlt
  • Der Antreiber benutzt die integrierte Struktur des Antreibers u. der Welle. Er vermeidet die Defekte der Antreiberwellen-Spaltenstruktur.
  • Kompaktbauweise, der gleiche Einlass und Ausgangantreiberstruktur, flexible Installation
  • Es gibt verschiedene Installationsweisen. Das Luftgebläse kann in horizontalen Lufteinlauf und in vertikalen Lufteinlauf unter Verwendung der gleichen Unterseite installiert sein
  • Es kann die Position der Antriebsachse auch ändern, der rechten oder linken Antriebswelle, der oberen Welle oder der unteren Antriebswelle
  • Doppelte Öltankstruktur, Spritzenschmierung wird am Gangende und an der Antriebsseite benutzt, die die bessere Wärmeableitung verbessert, und auch den besseren Schmierungseffekt des Lagers und des Gangs verbessert
  •



Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 2Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 3



Wurzelluftgebläse-Installationshinweis





Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 4

Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 5



Mitte Antreiber CNC-maschineller Bearbeitung



Der Antreiber ist der Antreiber u. die Welle integriert geformt von QT500-7. Er wird integral durch Mitte der maschinellen Bearbeitung verarbeitet, um die Mängel zu vermeiden, die verursacht werden durch die Trennung des Antreibers und der Welle (Deformation, thermische Expansion, Versetzung, Abnutzung, etc.)





Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 6Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 7Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 8Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 9





Wurzel-Gebläse-Leistungsnachweis-Mitte



Unsere Firma benutzt das Mikrocomputerwurzelgebläse-Testsystem, das gemeinsam von unseren weithin bekannten Testentwicklungs- und -forschungsinstitutionen im Porzellan unter der technischen Anleitung von japanischen und amerikanischen Firmen entwickelt wird.

Dieses Testsystem stellt modernen CRAS-Signalerwerb und Überwachungsanlage vor

Entsprechend dem nationalen Industriestandard <>>, wird es mit verschiedenen Signal-Sensoren und Anzeigeninstrumenten ausgerüstet, die die Bedingungen der Testgenauigkeit, der hohen Zuverlässigkeit und der einfachen Beobachtung erfüllen.

Es sammelt die Luftströmung, Winddruck, Geräusche, Erschütterung, Geschwindigkeit, Temperatur, Strom, Spannung und andere Signale in den Computer. Es kann verwirklichen, dass on-line-Überwachung, Analyse, Rekordlagerung durch Computer und es das führende Niveau unter inländischen Gegenstücken sind





Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 10Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 11



Wurzel-Gebläse-Modell Selection:

  1. Anwendung: Gebläse oder Vakuum
  2. Lufteigenschaften: Luftname, Zustand, Temperatur, ob er ätzend und explosiv ist.

Im Falle der Mischluft zeigen Sie bitte das Zusammensetzungsverhältnis und das Molekulargewicht an.

  1. Druck: Kgf/cm2, mmH2 O, mm Hg, PA
  2. Luftströmung: M3 /min die Referenzbedingung (N: 01, ein Standardatmosphärendruck, Zustandsluftströmung der trockenen Luft)

Normalbedingung (S: 201, ein Standardatmosphärendruck, Zustandsluftströmung der relativen Luftfeuchtigkeit 65%)

Saug-Zustand (Sog-temperaturepressure, Temperaturwert)

  1. Installierter Standort: Innen-, umgebende Temperatur im Freien, ob es einen gefährlichen Platz gibt
  2. Motor: Modell, Spitzenleistung, Zahl von Pfosten, andere Anforderungen
  3. Drivingway: Koppelung, V-Gürtel
  4. Andere: Laufzeit, Zusätze und Ersatzteile, malende Farbe
  5. Die zulässige Strecke der Luftströmung mit dem spezifizierten Druck ist ±5%





Spezifikationen

Modell

Auspuff

Portdurchmesser

(Millimeter)



Geschwindigkeit

Unterschiedlicher Druck für unterschiedliche Einlassluftströmung (M3/min)u.Wellenenergie(Kilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2
U/min 1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa

M3/

Minute

Kilowatt

M3/

Minute

Kilowatt

M3/

Minute

Kilowatt

M3/

Minute

Kilowatt

M3/

Minute

Kilowatt

M3/

Minute

Kilowatt

M3/

Minute

Kilowatt M3 /min Kilowatt





SL

4005



50

(2")

1000 2,46 0,80 2,11 1,30 1,88 1,80 1,67 2,40 1,48 2,90 1,25 3,50
1200 3,11 0,90 2,78 1,60 2,53 2,20 2,32 2,90 2,13 3,50 1,91 4,20 1,76 4,70
1400 3,76 1,10 3,43 1,80 3,18 2,60 2,97 3,30 2,78 4,10 2,56 4,90 2,42 5,50
1600 4,41 1,20 4,08 2,10 3,83 2,90 3,62 3,80 3,43 4,70 3,22 5,60 3,07 6,30
1800 5,06 1,40 4,73 2,30 4,48 3,30 4,27 4,30 4,08 5,30 3,87 6,20 3,72 7,10
2000 5,71 1,50 5,38 2,60 5,13 3,70 4,92 4,80 4,73 5,90 4,52 6,90 4,38 7,90
2200 6,36 1,70 6,03 2,80 5,78 4,00 5,57 5,20 5,38 6,40 5,18 7,60 5,03 8,70



SL

5003



65

(2.5")

800 2,37 1,00 2,02 1,60 1,75 2,10 1,63 2,60 1,43 3,20 1,23 4,02
1000 3,18 1,30 2,83 2,00 2,56 2,60 2,43 3,30 2,13 4,00 1,95 4,60 1,75 5,50
1200 3,98 1,50 3,63 2,40 3,36 3,20 3,13 4,00 2,93 4,80 2,75 5,60 2,59 6,40
1400 4,78 1,80 4,43 2,70 4,16 3,70 3,94 4,60 3,74 5,60 3,56 6,50 3,39 7,40 3,24 8,40
1600 5,59 2,10 5,24 3,00 5,17 4,20 4,94 5,30 4,68 6,40 4,56 7,40 4,29 8,50 4,14 9,60
1800 6,39 2,30 6,04 3,50 5,87 4,70 5,75 5,90 5,45 7,10 5,17 8,50 5,09 9,60 4,98 10,80
2000 7,20 2,60 6,85 3,90 6,66 5,30 6,54 6,60 6,35 7,90 6,06 9,60 5,80 10,60 5,65 12,00
2200 8,00 2,80 7,65 4,30 7,38 5,80 7,16 7,30 6,96 8,70 6,78 10,6 6,61 11,70 6,45 13,20

























































Modell

Auspuff

Hafen Durchmesser

(Millimeter)



Geschwindigkeit

Unterschiedlicher Druck für unterschiedliche Einlassluftströmung (M3/min)u.Wellenenergie(Kilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



U/min

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt



SL

5006



100

(4")

800 3,84 1,30 3,35 2,20 2,97 3,00 2,66 3,80 2,38 4,70 2,12 5,50
1000 5,34 1,70 4,98 2,70 4,78 3,80 4,66 4,80 4,53 5,90 4,38 6,90 3,97 7,90
1200 6,36 2,00 6,25 3,30 6,01 4,50 5,88 5,80 5,46 7,00 4,98 8,88 4,65 9,50
1400 7,88 2,30 7,78 3,80 7,56 5,30 7,46 6,70 7,23 8,20 6,90 9,70 6,56 11,10 6,34 12,60
1600 9,70 2,70 9,55 4,30 9,37 6,00 9,12 7,70 8,76 9,40 8,21 11,00 8,05 12,70 7,88 14,40
1800 11,13 3,00 11,00 4,90 10,67 6,80 10,23 8,70 9,88 10,50 9,50 12,40 9,18 14,30 8,89 16,20
2000 12,39 3,30 12,22 5,40 11,78 7,50 11,56 10,20 11,34 11,70 11,11 13,80 10,89 15,90 10,22 18,00
2200 13,64 3,70 13,15 6,00 12,78 8,30 12,46 10,60 12,18 12,90 11,93 15,20 11,69 17,50 11,48 19,80



SL

5009



100

(4")

800 5,83 1,70 5,20 2,90 4,72 4,20 4,32 5,40 3,96 6,00 3,62 6,90
1000 7,98 2,10 7,67 3,70 7,32 5,20 7,04 6,70 6,80 8,30 6,45 9,30
1200 9,50 2,60 8,87 4,40 8,39 6,20 7,99 8,10 7,63 9,90 7,21 10,90
1400 11,33 3,00 10,71 5,10 10,23 7,30 9,82 9,40 9,47 11,60 9,12 12,60
1600 13,17 3,40 12,54 5,90 12,03 8,30 11,66 10,80 11,30 13,20 10,78 15,20
1800 15,00 3,90 14,38 6,60 13,90 9,40 13,49 12,10 13,14 14,90 12,14 16,90
2000 16,84 4,30 16,21 7,40 15,73 10,40 15,33 13,50 14,97 16,50 13,57 18,50
2200 18,67 4,70 18,05 8,10 17,57 11,50 17,16 14,80 16,81 18,20 16,11 20,20





Modell

Absaugöffnungsdurchmesser

(Millimeter)



Geschwindigkeit

Unterschiedlicher Druck für unterschiedliche Einlassluftströmung (M3/min)u.Wellenenergie(Kilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



U/min

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt



SL

6005



80

(3")

800 4,63 1,70 4,07 2,70 3,65 3,60 3,29 4,60 2,97 5,60 2,68 6,60 2,42 7,60
1000 6,13 2,10 5,57 3,30 5,14 4,60 4,78 5,80 4,46 7,10 4,17 8,30 3,91 9,50 3,66 10,80
1200 7,62 2,50 7,07 4,00 6,64 5,50 6,28 7,00 5,96 8,50 5,67 10,00 5,76 11,50 5,00 12,90
1400 9,12 2,90 8,56 4,60 8,13 6,40 7,77 8,10 7,45 9,90 7,17 11,60 6,90 13,40 6,65 15,10
1600 10,61 3,30 10,06 -- 9,63 7,30 9,27 9,30 8,95 11,30 8,66 13,30 8,40 15,30 8,15 17,30
1800 12,11 3,70 11,55 6,00 11,12 8,20 10,76 10,50 10,44 12,70 10,16 14,90 9,89 17,20 9,64 19,40
2000 13,60 4,10 13,05 6,60 12,62 9,10 12,26 11,60 11,94 14,10 11,65 16,60 11,39 19,10 11,14 21,60



SL

6008



125

(5")

800 7,41 2,30 6,51 3,80 5,83 5,40 5,25 7,00 4,74 8,60 4,28 10,20 3,86 11,80
1000 10,45 2,80 9,88 4,80 9,46 6,80 9,12 8,80 8,53 10,80 8,21 12,80 7,88 14,80 7,12 16,70
1200 12,98 3,40 12,29 5,80 11,61 8,20 11,12 10,50 10,52 12,90 10,21 15,30 9,64 17,70 9,25 20,10
1400 15,58 3,90 15,12 6,70 14,77 9,50 14,42 12,30 13,91 15,10 13,45 17,90 13,01 20,70 12,64 23,40
1600 16,97 4,50 16,45 7,70 15,99 10,90 15,43 14,10 14,97 17,20 14,35 20,40 13,67 23,60 13,03 26,80
1800 19,67 5,10 19,46 8,70 18,99 12,20 18,50 15,80 18,10 19,40 17,78 23,00 17,40 26,60 17,03 30,10
2000 21,75 5,60 20,85 9,60 20,17 13,60 19,59 17,60 19,08 21,60 18,62 25,50 18,20 29,50 17,81 33,50



Modell

Auspuff

Hafen Durchmesser

(Millimeter)



Geschwindigkeit

Unterschiedlicher Druck für unterschiedliche Einlassluftströmung (M3/min)u.Wellenenergie(Kilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



U/min

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt



SL

6015



150

(6")

800 14,90 3,60 14,22 6,60 13,94 9,60 12,86 12,60 10,40 14,30 8,70 16,30
1000 19,38 4,60 18,71 8,30 17,43 12,00 16,34 15,80 15,20 19,93 14,20 22,93
1200 22,87 5,50 21,20 10,00 19,91 14,40 18,83 18,90 17,83 21,40 16,07 23,40
1400 27,36 6,40 25,68 11,60 24,40 16,80 23,31 22,10 22,02 25,00 20,12 28,00
1600 31,84 7,30 30,17 13,30 28,88 19,30 27,80 25,20 26,21 28,60 24,56 31,60
1800 36,33 8,20 34,65 14,90 33,37 21,70 32,28 28,40 30,40 32,20 27,49 36,20
2000 40,81 9,10 39,14 16,60 37,85 24,10 36,77 31,50 34,59 35,70 30,50 39,70



SL

7006



100

(4")

700 6,93 2,10 6,26 3,60 5,75 5,00 5,32 6,40 4,94 7,80 4,59 9,30 4,27 10,70 4,24 10,90
800 8,15 2,50 7,48 4,10 6,97 5,70 6,54 7,30 6,16 9,00 5,81 10,60 5,50 12,20 5,20 13,80
1000 10,59 3,10 9,92 5,10 9,41 7,10 8,98 9,20 8,60 11,20 8,25 13,20 7,94 15,30 7,64 17,30
1200 13,03 3,70 12,36 6,10 11,85 8,60 11,42 11,00 11,04 13,40 10,69 15,90 10,38 18,30 10,08 20,80
1400 15,47 4,30 14,81 7,10 14,29 10,00 13,86 12,80 13,48 15,70 13,13 18,50 12,82 21,40 12,52 24,20
1600 17,91 4,90 17,25 8,20 16,73 11,40 16,30 14,70 15,92 17,90 15,58 21,20 15,26 24,40 14,96 27,70







Modell

Auspuff

Hafen Durchmesser

Millimeter



Geschwindigkeit

Unterschiedlicher Druck für unterschiedliche Einlassluftströmung (M3/min)u.Wellenenergie(Kilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



U/min

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt



SL

7011



150

(6")

700 12,99 3,30 11,87 5,90 11,77 8,60 11,45 11,20 10,98 13,80 10,09 16,40 9,56 19,00
800 16,23 3,80 15,11 6,80 14,78 9,80 14,54 12,80 13,90 15,70 13,33 18,70 12,80 21,70 12,11 24,70
1000 20,71 4,80 19,59 8,50 18,74 12,20 18,02 16,00 17,38 19,70 16,81 23,40 16,28 27,10 14,79 30,90
1200 24,88 5,70 24,11 10,00 23,25 14,50 22,52 19,00 21,88 23,40 21,31 27,90 20,78 32,40 19,28 36,90
1400 29,72 6,50 28,59 11,70 27,73 16,90 27,00 22,10 26,36 27,40 25,79 32,60 25,26 37,80 24,76 43,00
1600 33,20 7,40 32,07 13,40 31,21 19,30 30,48 25,30 29,84 31,30 29,27 37,20 28,74 43,20 28,24 49,20



SL

7018



200

(8")

700 21,55 4,80 19,79 9,10 18,45 13,40 17,33 17,60 16,30 18,50 14,80 19,50
800 26,22 5,50 25,46 10,40 24,12 15,30 23,56 20,20 22,70 26,50 20,70 30,50
1000 32,54 6,90 30,79 13,00 29,45 19,10 28,32 25,20 27,60 30,34 25,60 35,34
1200 39,87 8,30 38,12 15,60 36,77 22,90 35,65 30,20 34,90 35,60 32,63 40,60
1400 47,20 9,70 45,44 18,20 44,10 26,70 42,98 35,30 40,00 39,45 37,00 44,45
1600 54,53 11,00 52,77 20,80 51,43 30,60 50,30 40,30 48,65 44,20 43,55 50,20









Modell

Auspuff

Hafen Durchmesser

Millimeter



Geschwindigkeit

Unterschiedlicher Druck für unterschiedliche Einlassluftströmung (M3/min)u.Wellenenergie(Kilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



U/min

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt



SL

8016



200

(8")

700 20,38 7,05 18,18 10,56 16,54 14,36 15,11 17,37 13,90 21,58 12,80 25,78
850 25,87 8,56 23,67 13,38 22,02 17,44 20,60 21,10 19,39 26,20 18,29 31,30
1000 31,35 10,08 29,16 15,09 27,51 20,52 26,09 24,82 24,88 30,82 23,78 36,82 22,72 42,83 21,80 48,83
1150 36,84 11,59 34,65 17,35 33,00 23,59 31,57 28,54 30,37 35,45 29,27 42,35 28,21 49,25 27,29 56,15
1250 40,50 12,60 38,30 18,86 36,66 25,65 35,23 31,02 34,02 38,53 32,93 46,03 31,87 53,53 30,95 61,04
1400 45,99 14,11 43,79 21,12 42,15 28,72 40,72 34,75 39,51 43,15 38,41 51,55 37,35 59,96 36,44 68,36
1500 49,65 15,11 47,45 22,63 45,80 30,78 44,38 37,23 43,17 46,23 42,07 55,24 41,01 64,24 40,10 73,24



SL

8024



250

(10")

700 30,85 9,34 27,73 14,94 25,32 20,92 23,29 25,74 21,54 32,04 19,95 38,33
850 39,07 11,34 35,95 18,14 33,54 25,41 31,51 31,26 29,76 38,90 28,17 46,54
1000 47,29 13,34 44,17 21,34 41,76 29,89 39,73 36,77 37,98 45,77 36,39 54,76
1150 55,51 15,34 52,39 24,54 49,98 34,37 47,95 42,29 46,20 52,63 44,61 62,97
1250 60,99 16,67 57,87 26,67 55,46 37,36 53,43 45,97 51,68 57,21 50,09 68,45
1400 69,21 18,67 66,09 29,87 63,68 41,85 61,65 51,48 59,90 64,27 58,31 76,66
1500 74,69 20,01 71,57 32,00 69,16 44,84 67,13 55,16 65,38 68,65 63,79 82,14







Modell

Absaugöffnung

Durchmesser

(Millimeter)



Geschwindigkeit

Unterschiedlicher Druck für unterschiedliche Einlassluftströmung (M3/min)u.Wellenenergie(Kilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



U/min

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt





SL

9020





250

(10")

700 34,83 10,06 31,68 16,32 29,26 23,00 27,20 28,40 25,44 35,35 23,81 42,31
850 43,92 12,22 40,77 19,82 38,35 27,93 36,29 34,48 34,53 42,93 32,89 51,38
1000 53,01 14,37 49,86 23,32 47,43 32,86 45,37 40,57 43,62 50,50 41,98 60,44 40,47 70,38 39,13 80,32
1150 62,09 16,53 58,94 26,82 56,52 37,79 54,46 46,65 52,70 58,08 51,07 69,51 49,55 80,94 48,22 92,37
1250 68,15 17,96 65,00 29,15 62,58 41,08 60,52 50,71 58,76 63,13 57,13 75,55 55,61 87,98 54,28 100,40
1400 77,24 20,12 74,09 32,64 71,66 46,01 69,60 56,79 67,85 70,71 66,21 84,62 64,70 98,54 63,36 112,45
1500 83,30 21,56 80,15 34,98 77,72 49,30 75,66 60,85 73,91 75,76 72,27 90,67 70,76 105,57 69,42 120,48







SL

9030







300

(12")

700 52,65 13,82 48,12 23,54 44,68 33,83 41,78 42,20 39,24 52,61 36,97 63,01
850 66,25 16,79 61,71 28,58 58,27 41,08 55,37 51,24 52,83 63,88 50,57 76,52
1000 79,84 19,75 75,31 33,62 71,86 48,32 68,96 60,28 66,43 75,15 64,16 90,02
1150 93,43 22,71 88,90 38,67 85,46 55,57 82,56 69,33 80,02 86,43 77,75 103,52
1250 102,49 25,67 97,96 43,71 94,52 62,82 91,62 78,37 89,08 97,70 86,82 117,03
1400 116,09 27,65 111,56 47,07 108,11 67,65 105,21 84,40 102,68 105,21 100,41 126,03
1500 125,15 29,62 120,62 50,44 117,18 72,49 114,28 90,43 111,74 112,73 109,47 135,03
Modell

Absaugöffnungs-Durchmesser

(Millimeter)



Geschwindigkeit

Unterschiedlicher Druck für unterschiedliche Einlassluftströmung (M3/min)u.Wellenenergie(Kilowatt)
0.1kgf/cm2 0.2kgf/cm2 0.3kgf/cm2 0.4kgf/cm2 0.5kgf/cm2 0.6kgf/cm2 0.7kgf/cm2 0.8kgf/cm2



U/min

1000mmH20 2000mmH20 3000mmH20 4000mmH20 5000mmH20 6000mmH20 7000mmH20 8000mmH20
0.01Mpa 0.02Mpa 0.03Mpa 0.04Mpa 0.05Mpa 0.06Mpa 0.07Mpa 0.08Mpa
M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt M3 /min Kilowatt





SL

10027





300

(12")

800 74,04 17,21 69,22 29,60 65,60 42,71 62,59 53,39 59,88 66,58 57,57 79,77
900 79,06 19,36 74,24 33,30 70,63 48,05 67,61 60,07 64,90 74,90 62,59 89,74
1000 89,11 21,51 84,29 37,00 80,67 53,39 77,66 66,74 74,95 83,23 72,64 99,71 70,32 116,19 68,32 132,68
1100 99,16 23,66 94,34 40,70 90,72 58,73 87,70 73,42 84,99 91,55 82,68 109,68 80,37 127,81 78,36 145,94
1250 114,23 26,89 109,41 46,25 105,79 66,74 102,77 83,43 100,06 104,03 97,75 124,64 95,44 145,24 93,43 165,85
1400 129,30 30,11 124,47 51,80 120,86 74,74 117,84 93,44 115,13 116,52 112,82 139,59 110,51 162,67 108,50 185,75




SL

10034



350

(14")

800 94,08 20,95 88,39 36,78 84,08 53,48 80,41 67,13 77,24 83,75 74,33 100,37
900 100,42 23,57 94,72 41,38 90,41 60,17 86,74 75,52 83,57 94,22 80,66 112,92
1000 113,08 26,19 107,38 45,98 103,07 66,85 99,40 83,91 96,24 104,69 93,32 125,47
1100 125,74 30,12 120,04 52,87 115,74 76,88 112,06 96,50 108,90 120,39 105,99 144,28
1250 144,73 34,05 139,04 59,77 134,73 86,91 131,06 109,09 127,89 136,10 124,98 163,10
1400 163,73 36,67 158,03 64,37 153,72 93,59 150,05 117,48 146,89 146,56 143,97 175,65





Lärmarmer der Kompaktbauweise-Sl4005 Vorsprungs-doppelter Öltank Luft-Wurzel-des Gebläse-drei 12



Kontaktdaten
Jiangsu Sinocoredrill Exploration Equipment Co., Ltd

Ansprechpartner: Amelia

Telefon: 86-18051930311

Faxen: 86-510-82752846

Senden Sie Ihre Anfrage direkt an uns (0 / 3000)
