Produktdetails:
|
| Art: | Drehluftgebläse | Größe: | HC-25S /HC-251S /HC-30S /HC-301S… usw. |
|---|---|---|---|
| Frequenz: | 50Hz | Anwendung: | Wasserbehandlungsbelüftung, -krankenhäuser und -labors SewageMixing und -belüftung |
| Drehgebläse-Luftdruckstrecke: | 0.1-0.5 kgf/cm2 | Name: | Niedrige Drehluft-Gebläse Energieverbrauch Hc-Reihe Hc 251s lärmarm |
| Markieren: | hc 251s Drehluftgebläse,hc 30s Drehvorsprungsgebläse,Drehgebläse der luft 50hz |
||

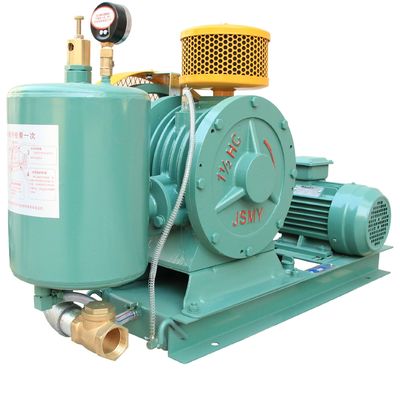

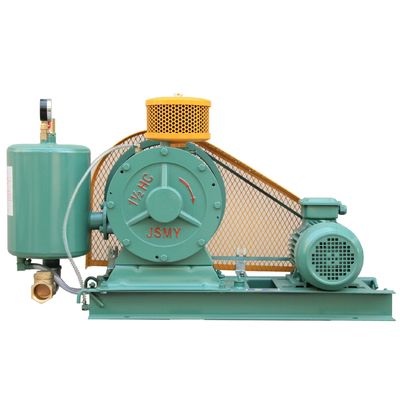

Reihen-lärmarmes Drehluft-Gebläse des einfache Installations-niedriges Energieverbrauch-HC
HC-Reihendrehluftgebläsestruktur und Funktionsprinzip
Drehgebläse-Luftdruckstrecke: 0.1-0.5 kgf/cm2
Das Drehgebläse hat eine vorzügliche Struktur und wird hauptsächlich aus sechs Teilen verfasst: Motor, Luftfilter, Gebläsehauptmaschine, Windkessel, Basis (und Öltank), Ölbratenfettdüse
Das Gebläse funktioniert auf dem Exzenterrotor, der im Zylinder ausgeglichen wird, es vornimmt die Volumenänderung zwischen den Vorsprung im Rotorschlitz, um herein zu saugen, Kompresse und Gebläseluft
Während der Operation wird die Druckdifferenz des Gebläses verwendet, um das Schmieröl zur Tropfenfängerdüse automatisch zu schicken, Tropfenfänger in den Zylinder, um Reibung und Geräusche zu verringern, und gleichzeitig die Rückkehr der Luft im Zylinder zu verringern
Die Drehgebläsestruktur und -anschlag
Die Eigenschaften:
. Lärmarmer, niedriger Energieverbrauch, stabile Operation, einfache Installation
. Widerstand zu den Lastwechseln, stabile Luftströmung, mit Windkessel für glatte Luftfreigabe
. Ausgezeichnete Materialien, vorzügliche Struktur und hervorragende Leistung
Anwendungen:
Spezifikationen:
| Absaugöffnungs-Durchmesser | | | Geschwindigkeit | LUFTSTRÖMUNG | V-Gürtelflaschenzug | V-Gürtel | Öltank | Gewicht | |||||||
| U/min | 0.1kgf/cm2 | 0.2kgf/cm2 | 0.3kgf/cm2 | 0.4kgf/ | 0.5kgf/cm2 | Gebläse | Motor | Nettogewicht | Bruttomasse | |||||||
| HC-25S | 3/4" (20) | 0.37KW | 50HZ | 430 | 0,278 | 0,265 | 0,250 | 0,237 | 0,225 | 8" | 3" | A-889 | 1.2L (0.9L) | 40KG | 45KG | |
| HC-251S | 3/4" (20) | 0.55KW | 50HZ | 450 | 0,32 | 0,31 | 0,3 | 0,29 | 0,29 | 8" | 21/2" | A-1016 | 1.5L (1.1L) | 44KG | 51KG | |
| HC-30S | 1" (25) | 0.55KW | 50HZ | 430 | 0,36 | 0,35 | 0,34 | 0,33 | 0,32 | 10" | 3" | A-1118 | 1.5L (1.1L) | 50KG | 57KG | |
| HC-301S | 1" (25) | 0.75KW | 50HZ | 520 | 0,43 | 0,425 | 0,42 | 0,41 | 0,4 | 10" | 31/2" | A-1143 | 1.5L (1.1L) | 50KG | 57KG | |
| HC-40S | 11/4“ (23) | 0.75KW | 50HZ | 500 | 0,68 | 0,67 | 0,66 | 0,65 | 0,62 | 12" | 4" | A-1321 | 2.5L (1.7L) | 80KG | 88KG | |
| HC-401S | 11/4“ (32) | 1.5KW | 50HZ | 580 | 0,84 | 0,82 | 0,8 | 0,74 | 0,7 | 12" | 41/2" | A-1321 | 2.5L (1.7L) | 85KG | 93KG | |
| HC-50S | 11/2“ (40) | 1.5KW | 50HZ | 430 | 1,2 | 1,15 | 1,1 | 1,08 | 1,05 | 14" | 4" | A-1600 | 3.5L (2.3L) | 120KG | 130KG | |
| HC-501S | 11/2“ (40) | 2.2KW | 50HZ | 500 | 1,5 | 1,47 | 1,45 | 1,41 | 1,4 | 14" | 41/2" | A-1600 | 3.5L (2.3L) | 125KG | 135KG | |
| HC-60S | 2" (50) | 2.2KW | 50HZ | 450 | 2 | 1,95 | 1,9 | 1,8 | 1,75 | 16" | 5" | B-1880 | 5.5L (3.8L) | 190KG | 223KG | |
| HC-601S | 2" (50) | 4KW | 50HZ | 540 | 2,5 | 2,45 | 2,4 | 2,3 | 2,25 | 16" | 6" | B-1880 | 5.5L (3.8L) | 200KG | 233KG | |
| HC-80S | 21/2" (65) | 4KW | 50HZ | 430 | 2,95 | 2,8 | 2,75 | 2,65 | 2,6 | 18" | 51/2" | B-2108 | 8L (6L) | 250KG | 268KG | |
| HC-801S | 21/2" (65) | 5.5KW | 50HZ | 500 | 3,65 | 3,6 | 3,5 | 3,4 | 3,3 | 18" | 6" | B-2134 | 8L (6L) | 275KG | 293KG | |
| HC-100S | 3" (80) | 5.5KW | 50HZ | 390 | 4,5 | 4,45 | 4,4 | 4,3 | 4,2 | 20" | 51/2" | B-2362 | 20L (16L) | 375KG | 395KG | |
| HC-1001S | 3" (80) | 7.5KW | 50HZ | 420 | 5,6 | 5,5 | 5,4 | 5,3 | 5,2 | 20" | 6" | B-2362 | 20L (16L) | 390KG | 410KG | |
Drehgebläsezeichnungen und -installation
Einheit: Millimeter
Einheit: Millimeter
| Modell | B | C | D | E | F | G | H | Ich | J | K | L | M | N | O | P-Größe | |
| HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4" |
| HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4" |
| HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1" |
| HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4" |
| HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4" |
| HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2“ |
| HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2“ |
| HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2" |
| HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2“ |
| HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2“ |
| HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
| HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3" |
