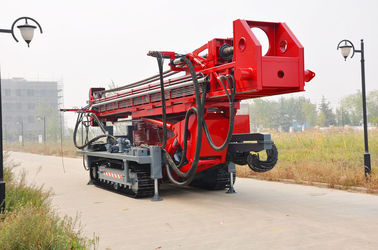

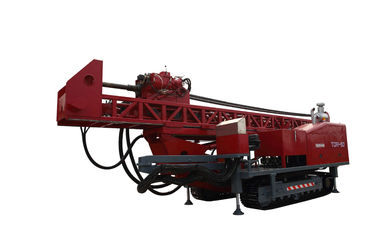

Spitzen-Antriebs-Anlagenc$dreh-bohrung mit Rückzirkulation CBM-Universalölplattform

Spitzen-Antriebs-Anlagenc$dreh-bohrung mit Rückzirkulation CBM-Universalölplattform
Spitzen-Antriebs-Anlagenc$dreh-bohrung mit Rückzirkulation CBM-Universalölplattform Spitzen-Antriebs-Anlagenc$dreh-bohrung mit Rückzirkulation CBM-Universalölplattform Spitzen-Antriebs-Anlagenc$dreh-bohrung mit Rückzirkulation CBM-Universalölplattform

Großes Bild :  Spitzen-Antriebs-Anlagenc$dreh-bohrung mit Rückzirkulation CBM-Universalölplattform

Produktdetails:
Herkunftsort: CHINA
Markenname: SINOCOREDRILL
Zertifizierung: CE
Modellnummer: TDR -50
Zahlung und Versand AGB:
Min Bestellmenge: N / A
Verpackung Informationen: Meer-Lieferung-Paket
Lieferzeit: Anhand detaillierter Reihenfolge
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: Anhand detaillierter Reihenfolge

Spitzen-Antriebs-Anlagenc$dreh-bohrung mit Rückzirkulation CBM-Universalölplattform

Beschreibung
Produkt-Name: CBM-Ölplattform Art: Drehbohrgerät
Energie-Art: Diesel Anwendungen: Öl und Gas, Geothermy, explotation und Bergbau
Modell: TDR -50 System: Hydraulisch
Markieren:

hydraulischen Bohrgeräten

,

Drehbohrgeräten





Dreh-Bohrung mit Rückzirkulation CBM-Universalölplattform TDR -50



Die Universalölplattform TDR -50 ermöglicht jedem Benutzer, mit den folgenden Methoden, mit Bohrlochdurchmessern von ″ 3,5 zu ″ 47 und zu den Saattiefen zu bohren bis 1 200m.

●Dreh-Bohrung mit direkter Zirkulation

●Dreh-Bohrung mit Rückzirkulation

●Stoßkernbohrung (RAM-Entkernen)

●Funkleitungskernbohrung

●Unten-D-Lochhammerbohren

●Bohrung des freien Falls

●Richtungsabweichungsbohrung

TDR-servies Anlage kann Gebrauch für flaches Öl sein und Gas, Kohlenlagermethanentwässerung, Geothermy, explotation des Bergwerkes und Brunnenanwendung des tiefen Wassers des großen Durchmessers, können Gebrauch für Abgasemissionen der Zeche und unten Loch der Rettung auch sein.





Volle hydraulische Multifunktionsspitzen-Ölplattform des Antriebs-TDR-50



Einzelspezifikationen



1. vereinigen Sie Maschine

Dieselmotor, 6 Zylinder inline 2 Ventile, turbocharged intercooled; Unterschiedliche Zylinderköpfe, Rahmenblock; Unter Verwendung der mechanischen Hochdruckeinspritzungstechnologie für Kraftstoffanlage.

Die Kurbelwelle des Dieselmotors stellt Energie für Hydraulikpumpe durch den flexiblen Koppler zur Verfügung (hergestellt durch KTR in Deutschland).

Modell    Dieselmotor WD10G330E211

Energie    330 HP (243 Kilowatt) @ 2200 U/min

Max.torque   Nm@ 1250 1500 U/min

Verschiebung   9,726 L

Min Fuel Consumption   210g/kw h



2. Hydrauliksystem

Vier Hydraulikpumpen, drei Gestellkolbenpumpen und eine örtlich festgelegte Verschiebung

Hydraulikpumpen, alle zusammen Energie für die Anlage zur Verfügung stellen. Das Hydrauliksystem ist ein offener Stromkreis mit proportionaler Regelventil- und vollständig StromkreisFiltrationseinheit. Das Filterelement kann ersetzt werden.

Die Wärmeableitung von hydraulischem ist vom Druckluftabkühlen. Gestellkolbenpumpe und proportionales Regelventil des drehenden und Fütterungssystems sind Last-empfindliches entworfen,

welches den Fluss der Pumpe wie erforderlich steuert. Alle hydraulischen Niederlassungen werden durch Überströmventil geschützt.



3. Ausleger und Mast-Neigung

Ausleger wird durch schweres Vierkantstahlrohr, beide Vorder- und Rückseite Zylinder werden angeschlossen mit der Bohrgerätmontage hergestellt. Es gibt Schraubensicherungen in Laden und Reiseposition.  Jeder Ausleger konnte selbstständig in Position bringen.

Der Zylinder des Mastes hat Pufferende, das Schock verringern könnte, wenn es auf und ab geht, und macht es stabiler. Das Regelventil konnte Geschwindigkeit ändern, wie gebraucht.



4. Bedienfeld

die Bogen-Schwingenplatte, die an der linken Seite gelegen sind, und es können unter den Mast beim Transportieren zurückziehen.

Bedienfeld besteht die ganze Apparate- und Bohrerposition. Das Schlagbrett besteht: Wasserthermometer, Tachometer, Ölmanometer, Manometer des drehenden Systems, Druck

Messgerät des Fütterungssystems, Manometer des Bohrungssystems, Druck der Bohrung, Druck

von der behilflichen Pumpe etc.



5. Ineinanderschieben des Mastes

Das Ineinanderschieben des Mastes stellt viel mehr Laufdistanz und Höhe für den Bohrkopf zur Verfügung und

verkürzt die Länge der Hauptmaschine im Transport. Der gleitende Zylinder hilft dem Mast

mit Laufdistanz lässt bis 3,65 m und sie fest mit dem Boden in Verbindung treten dementsprechend

setzt die Kraft der Bohrgerätmontage herab.

Völlig erweitert: 62 Fuß (m) 18,9

Völlig zurückgezogen: 39,4 Fuß (12 m)



6. Fütterungssystem

Spitzen-Antriebskopf wird durch Hydrozylinder und Kette gefahren. Wenn er steigt, das obere Ende von

Mast könnte ausgedehnt am Verhältnis des 1:2, die maximale Länge der Haupteinheit ist ungefähr 46 Fuß (14.02m)

Die Kapazität von ziehen Kraft zurück           110 230 lbF   (50 000Kg)

Die Kapazität von ziehen Kraft herunter          26 455 lbF (12 000Kg)

Geschwindigkeit Max. Pull                    80m/min

Anschlag des Mastbeleges                          3.65m



7. Sicherheitssystem

Hydrauliksystem des Mastes wird mit Sicherheitshydraulikventil ausgerüstet, wenn etwas schief geht

mit Hydrauliksystem und drehen Sie Einheit bohrt unten aus Steuerung, die hydraulische Sicherheit heraus

Ventil schließt die Haupteinheit zu, stoppt sie so von der Bohrung unten und vermeidet einen Unfall.



8. Langsam-Fütterungsbohrgerät--c$obenventil

Der Betreiber könnte den Druck durch langsam Fütterungsbohrgerät-oben genau steuern.



9.  Spitzen-Antriebs-Kopf

Spitzen-Antriebskopfklagen für dreikegeliges Stückchen, DTH-Hammer, PDC-Dillstückchen und Diamantbohrkrone, die sich trifft

spezielle Nachfrage von drehen Geschwindigkeit und Drehmoment während der Arbeit. Das 4 Verschiebunggetriebe unter Verwendung des Stirnrads

Antrieb, Ölbadschmierung. Hydraulikmotor und Getriebe konnten für viel hohe Geschwindigkeit zur Verfügung stellen

und justiert zu werden Drehmoment.

Der Winkel von drehen Einheit könnte justiert werden, wie gebraucht worden, Strecken von 0º (Vertikale)--90º.

Innendurchmesser der Hahnkernwelle:       76,2 Millimeter







11.           Energie-Schlüssel

Die Zangen sind entsprechend Standard SY/T5074 und API Spec 7K“ Spezifikation für Bohrungsund gut Instandhaltungsausrüstung“ entworfen und hergestellt.

Größe schellte                       3 1/2 ″ Koppelung - 8 ″ Körper

Max.Torque                    100 000 Nanometer

Umdrehungsgeschwindigkeit               2,7 – 40 U/MIN

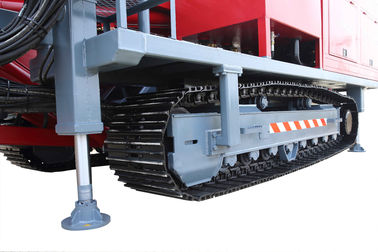

12.          Montage: Raupe, Fahrgestell des Baggers

Max.Moving-Geschwindigkeit ist 3 Km/h.



13.           Jib Boom

Hydraulischer Antrieb und Steuerung, Drehunterstützung 180º. Tragfähigkeit 7 605 lbF (3 450 Kilogramm).



14.          Sich hin- und herbewegende Subvention

Sich hin- und herbewegende Subvention macht es möglich, damit das Gelenk an der Strecke ″ 3 sich bewegt (76,2 Millimeter).



15.           Handkurbel

Die Handkurbel, die durch den Hydraulikmotor gelegen ist hinter dem Mast, unter Verwendung für der anhebenden Bohrgeräte, wie Stangen, Mantelrohr, Bohrer und Bohrgerätkragen, etc.-Operation der Handkurbel angetrieben ist, ist von anderer bohrender Funktion unabhängig.

Seilkapazität der Handkurbel          50 m

Leeres Rad, das Kraft zieht      3450 Kilogramm

Leere Radgeschwindigkeit                  60 m/min

Stahlkabel                                 13 Millimeter, 35 m



16.           Linie Handkurbel

Die Anlage auch wird mit Linie Handkurbel, unter Verwendung für der Kernbohrung und anderen bohrenden Feldes ausgerüstet.

Maximale Tragfähigkeit: 1,5 Tonnen. (Bloße Trommel)

Stahldraht Durchmesser:           6mm

Seilkapazität:           1500m

Anhebende Geschwindigkeit des einzelnen Drahtes ist 0-280m/min, ist sie und verwendet für Aufzug stepless justierbares und bringt die Entdeckung von Geräten an.



17.            Schaum-Pumpe

Schaumpumpe angetrieben durch hydraulische, horizontale, triplex, einfachwirkende ErwiderungsKolbenpumpe.

Maximale Verschiebung     75 l/min

Maximaler Druck              Mpa 6



18.          Werkzeug-Fettspritze

Werkzeugfettspritze, die das Bohrgerätwerkzeug für DTH-Hammer schmiert.

Schmieren des Ölflusses: 0-12 l/h



Lagerung: 8 L



19.           Elektrisches System

Generator und Teig völlig angetrieben durch, Dieselmotor Gleichstrom 24V zur Verfügung zu stellen. Alle Kabel werden durch Dichtungslinie geschützt. Außerdem werden alle Stromkreise mit kurzgeschlossen ausgerüstet.

Generator                      24 V-DC

Batterie                          2 Batterieähnlichkeiten angeschlossen mit 12 V

Scheinwerfer                    Flutlicht mit 4 Halogenen



Spitzen-Antriebs-Anlagenc$dreh-bohrung mit Rückzirkulation CBM-Universalölplattform 0
