Dreh-Ölplattform CBMS mit hydraulischer Handkurbel/Spülpumpen für Ölplattformen
N / A
MOQ
Rotary CBM Drilling Rig With Hydraulic Winch / Mud Pumps For Drilling Rigs
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: CHINA
Markenname: SINOCOREDRILL
Zertifizierung: CE
Markieren:

hydraulic drilling rigs

,

truck mounted drill rig

Zahlung und Versand AGB
Verpackung Informationen: Meer-Lieferung-Paket
Lieferzeit: 30 Tage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: Anhand detaillierter Reihenfolge
Technische Daten
Produktname: Ölplattform CBMS
Typ: Drehbohrgerät
Energie-Art: Diesel
Anwendungen: Öl und Gas, Geothermy, explotation und Bergbau
Maschinen-Energie: 275kw
Bewertetes Drehmoment: 34000N·m
Produkt-Beschreibung

Dreh-Ölplattform CBMS mit hydraulischer Handkurbel/Spülpumpen für Ölplattformen



Ⅰ. Bohrleistung

1. Bohrstange Φ89 Millimeter

Bohrtiefe: 3200 m

2. Bohrstange Φ114 Millimeter

Bohrtiefe: 2200 m

3. Bohrstange Φ127 Millimeter

Bohrtiefe: 1600 m



Ⅱ. Hauptmaschinen-Energie
Die Hauptmaschine ausgerüstet mit Dieselmotor Weicai.
Maschinen-Energie: drehende Geschwindigkeit 275KW: 2200r/min
Die Hauptmaschine wird mit zwei Dieselmotoren in der doppelten Machstruktur angenommen.
Gesamtleistung: 550KW
Maximale Strömungsgeschwindigkeit: 560L/min für nahe Art Hydrauliksystem.
Maximale Strömungsgeschwindigkeit: 630L/min für offene Art Hydrauliksystem.



Ⅲ. Bohrkopf
In der Annahme der langsamen drehmomentstarken Hydraulikpumpe, in 2 Geschwindigkeit justierbar steplessly.
Bewertetes Drehmoment 34000N·drehende Geschwindigkeit 85r/min m, beschleunigen justierbares steplessly
Bewertetes Drehmoment 17000N·drehende Geschwindigkeit 170r/min m, beschleunigen justierbares steplessly
Die Anlage nimmt vier Sätze Poclain-Hydraulikmotoren an, die in Franch mit einem shackling Gegendrehmoment 42000N hergestellt werden·m.
Reduzierung des ersten Gangs angenommen zum Bohrkopf mit dem Spitzenfahren; Die hohle Spindel ist in Durchmesser Φ75 Millimeter und nimmt sich hin- und herbewegende Struktur mit dem Frühling an, der Struktur Dämpfung ist.
Der Pendelwinkel des Bohrkopfs ist 0-45°, und horizontaler beweglicher Anschlag ist 0.75m.
Verdrahtetes Richtungskontrollsystem wird an der Spindel für Richtung-ändernde Steigungsbergwerkbohrung angebracht.

Ⅳ. Der Schub und die ziehen Kraft der Ölplattform
Tragfähigkeit: Die Maschine ist in 75 Tonnen max. Tragfähigkeit mit höchster anhebender Geschwindigkeit an 35m/min,
die Geschwindigkeit ist stepless justierbares.
Fütterungskraft: Die Maschine ist in 16 Tonnen Fütterungskraft des Maximums mit Geschwindigkeit der höchsten Fütterung an 110m/min,
die Geschwindigkeit ist stepless justierbares.
Zwei Ölzylinder werden zusammen für das Stoßen und das Ziehen mit dem Maximum angenommen, das Anschlag 11.8m einzieht u. zieht.

Ⅴ. Fesseln
Der offen-artige Kolben des Ölzylinders, der Struktur festklemmt, wird angenommen, um das maximale Schrauben weg von Drehmoment 100000 N zu erzielen·m und maximales Schrauben auf Drehmoment 50000 N·m.

Ⅵ. Verankerung des Blockes
Der größte öffnende Durchmesser ist Φ650 Millimeter.

Ⅶ. Hydraulische Handkurbel
Haupthandkurbel:
Maximale Tragfähigkeit: 3 Tonnen (bloße Trommel)
Stahldrahtdurchmesser: 10mm
Seilkapazität: 120m
Die maximale Tragfähigkeit ist 60m/min, es ist stepless shiftable.

Zusätzliche Handkurbel:
Maximale Tragfähigkeit: 1,5 Tonnen. (Bloße Trommel)
Stahldrahtdurchmesser: 8mm
Seilkapazität: 1500m
Anhebende Geschwindigkeit des einzelnen Drahtes ist 0-280m/min, ist sie und verwendet für Aufzug stepless justierbares
und Berg, der Geräte ermittelt.

Ⅷ. Anderes
1. Spülpumpe
Sie ist mit stepless justierbarer Strömungsgeschwindigkeit hydraulisch angetrieben.
Maximale Strömungsgeschwindigkeit auf 0-600L/min und maximalen Druck ist MPa 10.
Rate 2.Flow der Schaum-Pumpe: 0-1L/min
Rate 3.Flow der Schmierungs-Pumpe: 0-15L/h
4. Fahrgestelle:
Angenommene Raupe-artige Fahrgestelle, reisend in zwei - Geschwindigkeit mit der Höchstgeschwindigkeit an 3km/h.
5. An Bord des Dieselbehälters:  700L
6.Hydraulic Öltank:  800L
7.Dimensions (L*W*H):  12500mm*3200mm*3400mm
Gewicht 8.Overall:  38 Tonnen

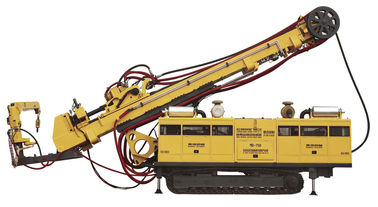

Dreh-Ölplattform CBMS mit hydraulischer Handkurbel/Spülpumpen für Ölplattformen 0

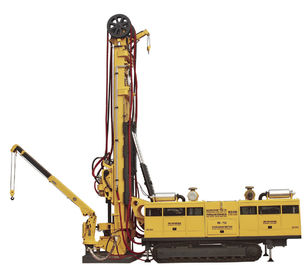

Dreh-Ölplattform CBMS mit hydraulischer Handkurbel/Spülpumpen für Ölplattformen 1
