Produktdetails:
|
Typ: | Volle hydraulische Kern-Anlage des Diamant-HYDX-6 | Leistung: | 179KW |
---|---|---|---|
Modell: | Commins 6CTA8.3-C240 | Geschwindigkeit: | 2200 U/min |
BQ: | 2000m | NQ: | 1800m |
Hauptquartier: | 1300M | PQ: | 1000M |
Gewicht: | 14500kg | Dimessions: | 6250*2220*2500mm |
Markieren: | Hydraulische Ölplattform,Core Bohrgeräte |

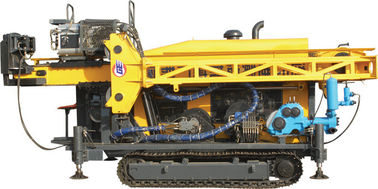

Cummins 6CTA 1300m Kern-Anlage Hauptquartiers (89mm) volle hydraulische Diamant-HYDX-6
I. General Introduction
Es ist eine gänzlich neu-geschriebene Ölplattform, die auf der Grundlage von die fortgeschrittenen Techniken in der Welt entwickelt wird. HYDX-6 ist angemessen im Entwurf bequem, ausgezeichnet in der Leistung, einfach für Operation und für Wartung.
Kann hydraulische Kernanlage des Diamanten HYDX-6 an beider slant und vertikalen Bohrung angewendet werden. Seiend eine Anlage, die mit Diamanten ausgerüstet werden und das Karbid legieren Sie Stückchenbohrung, es kann auf den Gebieten von Geologie, von Metallurgie, von Kohlenbergbau, von Kernwaffenindustrie und von Hydrologiemessen verwendet werden. Es ist eine hervorragende China-Ölplattform für BQ-, NQ-, Hauptquartier- und PQ-Bohrung.
Hauptmerkmale der Anlage:
Die hydraulische Diamantkernanlage, ausgerüstet mit Bahnen, hat ein hydraulisches Ansteuersystem. Sie besitzt eine kurze aber moderne Struktur, wenn sein Antriebskopf durch einen variablen Motor und seine Geschwindigkeit gefahren ist, die für 2 Gänge justierbar sind. Wenn der Ölzylinder mit einer Geschwindigkeit-veränderbaren Kette arbeitet, ist seine Leistung stabil und zuverlässig. Der Mast ist in der Strecke von 0° bis 90° justierbar, einen richtigen Lochbohrungswinkel sicherzustellen. Die Mitte von geringer Schwerkraft der Anlage verspricht eine stabile Operation. Und diese hydraulische Diamantkernanlage versieht die Betreiber mit einem bequemen und bequemen Arbeitsumstand mit einer breiten Ansicht. Kurz gesagt hat die hydraulische Diamantkernanlage einen schönen Entwurf und zeigt eine personenorientierte Entwurfsidee.
(1) zuverlässige Qualitäts-hydraulische Diamant-Kern-Anlage
Die Hauptleitungsteile und die zusätzliche Ausrüstung, einschließlich die Maschine, Dieselmotor, Hydraulikpumpe, Gangreduzierer und einige Schlüsselventil- und hydraulischezusätze, sind alle Produkte mit weithin bekannten Marken.
(2) hohe Leistungsfähigkeit
Großes Drehmoment, starke treibende Kraft, rationaler und praktischer Entwurf, fortgeschrittener Steuermodus und eine Meter-lange (19,7 Fuß) Garantie der Bohrstange 6 die hohe Operations-Leistungsfähigkeit der Anlage.
(3) Umweltschutz
Der Dieselmotor ist Berufs- entworfen, um Geräusche und andere Verschmutzung (die Geräusche können nicht über 72db sein), zu verringern, die die Anlage richtig, in den Stadtgebieten benützt zu werden macht.
(4) energiesparende hydraulische Diamant-Kern-Anlage
Die fortgeschrittene Technik der Laden-Sensor-Kontrolle hilft der hydraulischen Diamantkernanlage, seinen Verbrauch der Entladung der treibenden Kraft und der Hitze auf dem minimalen Umfang zu verringern.
HYDX-6 hat einen hervorragenden externen Auftritt, eine Kompaktbauweise, eine zuverlässige Funktion und ein flexibles Betriebssystem. Alle diese Faktoren haben die Anlage die beste Wahl unter den gleichen Produkten in inländischem und im Ausland in den Märkten getroffen.
II. Hauptleistungs-Parameter von HYDX-6
Die Zahlen in diesen Tabellen sind berechnet worden, basiert auf Felderfahrungen und werden angemessen erwartet möglicherweise. Tatsächliche Bohrleistung hängt von den Ingriffwerkzeugen und -zustände, Bohrtechniken und Ausrüstung ab, die benutzt werden.
Dieselmotor | Modell | Cummins 6CTA (turbocharged und Gebühr wassergekühlt) |
Verschiebung | 8.3L (2,19 US-Gallonen) | |
Energie | 178kW (240HP) | |
Bewertete U/min (Werkseinstellung) | 2200rpm | |
Bohrleistung | Diamant-Kern-Anlage BQ hydraulische | 2000 m (6560 Fuß) |
NQ | 1600 m (5248 Fuß) | |
Hauptquartier | 1300 m (4264 Fuß) | |
Diamant-Kern-Anlage PQ hydraulische | 1000 m (3280 Fuß) | |
Rotations-Motor | Doppelter Hydraulikmotor-- variabler und umschaltbarer Hersteller: SAUER-DANFOSS | |
U/min | Zwei Verschiebung-Stepless-Änderung 0-1100 U/min | |
Verhältnisse der hydraulischen Diamant-Kern-Anlage | 1. 2.716:1 des 8.776:1 2. | |
Hauptöffner | seitlich Schoren mit hydraulischem Antrieb | |
Bohrkopf | Hydraulische Klemme (PQ) | Hydraulisch geöffnet, festklemmende Scheibenfeder, normalerweise geschlossene Art axiale Tragfähigkeit C von 222 400 N |
Max. Torque | 6400 N·m (4717 lbF·ft) | |
Halten Sie Durchmesser | 121 Millimeter (4,76 Zoll) | |
Max. Tragfähigkeit der Spindel | kN 220 (49456 lbF) | |
Max. Feeding Power | kN 110 (24728 lbF) | |
Primärpumpe | Hydraulikpumpe: Kolbenringtriplex Gestellpumpe für das Fahren des Rotators, HandkurbelSpülpumpe u. Hubwinden. Mit Lasts-Sensor. | Hersteller: Pumpe DANFOSS 1.: 200LPM an der Pumpe 31.5MPa 2.: 120LPM an der Pumpe 28MPa 3.: 102 LPM an 16MPa |
Hydrauliktank | Kapazität | 420 L (111 US-Gallonen) |
Hubgeschwindigkeit (einzelner Draht) | 38-70m/min (bloße Trommel) | |
Kapazität der Hauptleitung | Kraft (einzelnen Draht) hochziehen | 120kN (26976 lbF) |
Hebemaschine | Stahldrahtdurchmesser | 22 Millimeter (0,86 Zoll) |
Stahlseillänge | 50 m (164 Fuß) | |
Kapazität der Funkleitungs-Hebemaschine | Kraft (einzelnen Draht) hochziehen | kN 15 (3372 lbF) (bloße Trommel) |
Stahldrahtdurchmesser | 6 Millimeter (0,24 Zoll) | |
Stahlseillänge | 2000 m (6560 Fuß) | |
Mast-Höhe | 11 m (36 Fuß) | |
Mast, der Winkel justiert | 0°-90° | |
Bohrender Winkel der hydraulischen Diamant-Kern-Anlage | 45º weg von horizontalem zu 90ºvertical unten | |
Mast | Fütterungsanschlag | 3800 Millimeter (150 Zoll) |
Verschiebungs-Anschlag | 1500 Millimeter (59 Zoll) | |
Zufuhr-Zug | 22000kg (48510 lbs) | |
Zufuhr-Schub | 11000kg (24255 lbs) | |
Rod-Zug | 3m oder 6m (9.84feet oder 19.68feet) | |
Art | Kolbenpumpe-Triplex Kolben | |
Modell | BW320 | |
Spülpumpe | Anschlag | 110mm (4,3 Zoll) |
Leistungsvolumen | 320.230.165.118 l/min (84,5, 61, 44, 31 US-Gallonen/Minute) | |
Enddruck | 4,0, 5,0, 6,0, Mpa 8,0 (580, 725, 870, 1160 P/in) | |
Fuß-Klammer | Festklemmen des Bereichs | 55.5-117.5 Millimeter (2.19-4.63 Zoll) durch Loch Ф154mm (6,06 Zoll) |
Gewicht | 14500 Kilogramm (31973 lbs) | |
Andere | Transport-Maße (L × W ×H) | 5900×2240×2500mm (Zoll 232.3×88.1×98.4) |
Transport-Weise | Stahlraupe |
