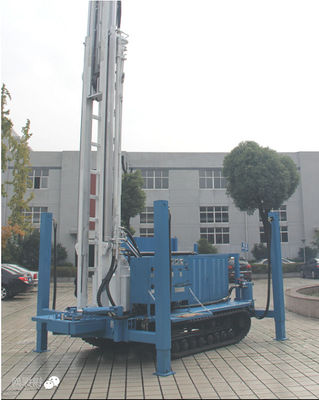

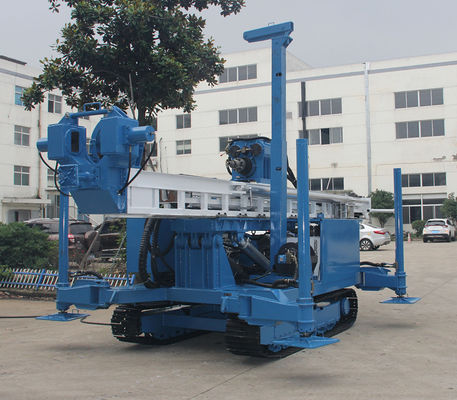

150-400mm 300-400m tiefe Bohrloch-Ölplattform

Φ150-Φ400mm 300~ 400m tiefer trockener Boden des Wasser-Brunnen-Bohrloch-DTH, Felsen, Sand-Bereich

YDL-300DT ist hydraulische Ölplattform ein neues Wasserbrunnenbohrungsprodukt, das das Ziel ist, zum der Nachfrage des Brunnen-Lochprojektes des tiefen Wassers zu befriedigen und des neuen Markts zu ergreifen. Es ist eine neue, leistungsfähige, energiesparende und mehrfunktionale volle hydraulische Ölplattform.

Anwendungen:

●Wasser-Brunnen-Loch und geothermisches Loch.
●Micropile, U-Bahn, Gebäude, Flughafen und anderer
tiefe Grundlagengrube für die Verankerung.
●Einzelner, doppelter, dreifacher überziehender Jet
●Das Sprengloch, das anti-sich hin- und herbewegende Verankerungsloch.

Hauptmerkmale:

●Starke Bohrgerätfähigkeit, breite Anwendung, schnelle Bohrgerätgeschwindigkeit, einfache Accidencebehandlung.
●Drehen Sie Geschwindigkeit ist justierbar, die das Bohrgerät für Vielzahl von Bohrgerättechniken zur Verfügung stellen.
●Es gibt den Zylinder mit zwei PC auf dem Mast, die hochziehen die Kapazität zu 25T machen.
●Die Ölplattform das Ineinanderschieben des Mastes annehmen. Anschlag ist 7m, der verfügbar ist, 6m Bohrstange zu benutzen
einmal.
●Patententwurf des Ineinanderschiebens in der Abtriebswelle schützt effektiv die Bohrgeräte.
●Das Bohrgerät installierte einen hydraulischen automatischen Schlüssel des Klammern- u. Ausbruchsystems zwecks
das Bohrgestänge und die Werkzeuge.
●Raupenfahrgestelle mit Drehenplattformsystem, machen es einfach und, sich schnell zu bewegen. Gummi
Raupe ist optional.
●Ölplattform 4 lange Steckfassungen der PC annehmen, die einfach ist, den LKW ohne Kran zu laden.
●Das Bohrgerät installierte die 1,5-Tonnen-Handkurbel.

Verfügbar für Vielzahl von Bohrgerättechniken:

Trockener Bohrer----------------------------------trockener Boden
DTH-Hammer------------------------------Felsenbereich
Schlamm-Gehäuse-Bohrgerät-------------------------Sand oder loser Bereich
Bohrgerät DTH ODEX------------------------Kies oder defekter Felsenbereich

YDL-300DT, das Rig Technical Parameters bohrt

Lochdurchmesser Φ150-Φ400mm
Lochtiefe 300-400 m
Wenden Sie Felsenhärte f=6-20 an
Luftkompressordruck 1.2-4MPa
Luftkompressorfluß 16-50m3/min
Drehgeschwindigkeit 0~25r/min
4,9,12,14,19,24,
25,28,38,48,50,63,
76.101, 127r/min

0~39r/min 6,14,18,22,30,37,39,44,
59,75,78,99,119,159, 200r/min

Drehen Sie N.M 13900Nm (17MPa) 10000Nm (17MPa)

Max Pull herauf die Kapazität 25T

Ziehen Sie Geschwindigkeit 0-3m/min 3,3.74, 7,54, 15,08, 18,1 hoch,
21.84m/min
Fütterungskapazität 12.8T
Fütterungsgeschwindigkeit 0-5.9m/min   5,9, 7,34, 14,78, 29,57,
42.83m/min
Fütterungscyliner Anschlag 3500mm
Maximaler Drehhauptanschlag 7000mm
Mast, der Anschlag 1500mm schiebt
Mastarbeitswinkel -5~90°
Minimale Höhe bis die Grund-360mm
Handkurbel ziehen die Kapazität 1.5T hoch
Handkurbel ziehen Geschwindigkeit 20m/min hoch
Handkurbelfunkleitungsdurchmesser ф10mm
Handkurbelfunkleitungslänge 50m
Drehenmethode Manul (Stift) der Plattform
Raupenbewegungsgeschwindigkeit 1.5km/h
Aufstiegsfähigkeit 25°
Elektromotor 55+18.5KW
Dieselart 110kw, 1500r/min
Gesamt (L×W×H) Millimeter 6800×2100×2750 (Transport)
Gewicht 10000kg
