Produktdetails:
|
Art: | Spitzen-Antriebs-Ölplattform | Bohrleistung: | Rettungs- und Rettungslochanschlag, Luftlochanschlag, Diamantkernbohrung, CBM und Öl-Gas, geothermis |
---|---|---|---|
Energie: | 220 KW/2200rpm×2sets | Maximale anhebende Kraft: | kN 800 |
Max Feeding-Kraft: | 200 kN | Transportmaß: | 13500×3200×3400 Millimeter |

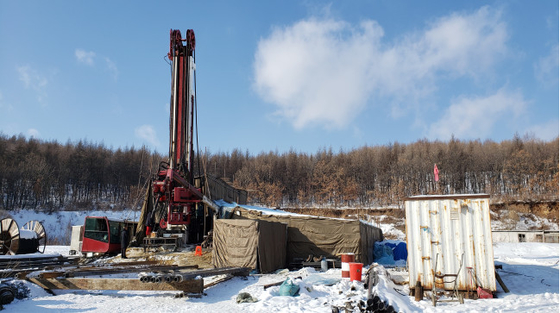

Antriebs-Raupe-artiges Kohlenlager-Methan-Multifunktionsölplattform der Spitzen-TDC-80
Basiert Multifunktionsölplattform des Raupe-artigen Methans des Kohlenlagers TDC-80 auf 40 Jahren unsere Firma den mehr als Bohrgerätforschung und entwicklung, Produktion und Herstellung, Praxis, entsprechend den Eigenschaften der inländischer Kohlenlagermethanerforschung und -ausnutzung, kombiniert mit der modernen Erfahrung und dem Konzept der fremden Kohlenlagermethanausnutzung, im Entwurf der umfangreichen Aufforderung der Meinungen von Baueinheiten. Die neuentwickelten des Porzellans des ersten neuen Vielzweckölplattform Kohlenlagermethans mit den unabhängigen Rechten am geistigen Eigentum, verglichen mit fremden Ölplattformen, einfache Struktur, überlegene Leistung, guter Kostenverlauf, ist eine Kohlenlagermethan-Ölplattform, die für Chinas nationale Zustände passender ist. Die Ölplattform wird hauptsächlich im Kohlenlagermethanbergbau, flache Erdölbohrung, Ölquelle Workover, geothermischer wohler Bau benutzt und kann die inländische Kernbohrungs-Übersichtsbohrung des ultra tiefen Lochs treffen, kann mit der Technik der Rettung, Bergwerkbelüftung, Entwässerungsrohrleitungsbau auch verwendet werden.
Kohlenlagermethan-ist Vielzweckölplattform der Raupe TDC-80, unter Verwendung des vollen hydraulischen Antriebs, Spitzenpotentialdifferenz, Schiebemast, selbst-gehende Struktur der Raupe, eine Multifunktionskohlenlagermethan-Ölplattform. Die Ölplattform kann Lufthammerhammerbohren, Gasrückseitenzirkulationsbohrung, Hochdruckschlammbohrung und andere Methoden des Baus anwenden. Sie kann den variierten Bau unter verschiedenen geologischen Bedingungen treffen
Technische hauptsächlicheigenschaften:
(1) horizontale seitliche Brunnenbohrungsmethode des Kohlenlagermethans
(2) Bohrung des Unten-D-Lochhammers RC
(3) Hochdruckschlammbohrung.
(4) Dreh-Bohrgerät mit Rückzirkulation
Technische hauptsächlichparameter:
Energie | 220 KILOWATT | 220 KW/2200rpm×2sets | ||
Bohrleistung | φ114.3mm×9.6m | 1800 m | ||
φ127mm×9.6m | 1200 m | |||
φ140mm×9.6m | 800 m | |||
Bohrkopf | Drehen Sie,/drehende Geschwindigkeit |
Tief: rpm± 0~70 Hoch: 0~140rpm± |
||
Maximales Drehmoment der Spindelrotation |
30000N.m (0~ 70rpm) 15000N.m (0~ 140rpm) |
|||
Schrauben weg vom Drehmoment | 43000 N.m | |||
Spindeldurchmesser. | φ75 Millimeter | |||
Pendelwinkel | 0°~80° | |||
Drehender Durchmesser. | 850 Millimeter | |||
Anschlag | 12,9 m | |||
Max Lifting-Kraft | 800 KN | |||
Max Lifting-Geschwindigkeit | 28 m/min | |||
Max Feeding-Kraft | 200 KN | |||
Max Feeding-Geschwindigkeit | 55 m/min | |||
Mast | Max Lifting-Geschwindigkeit | 0~24 m/min | ||
Anpassungsengel | 0°~90° | |||
Bohrungsengel | 45°~90° | |||
Oberer Mastanschlag | 7000 Millimeter | |||
Das in voller Länge des oberen Mastes | 13.9m | |||
Fußklammer | Maximales Fesseldrehmoment | 70000 N.m | ||
Obere Enddrehmoment
|
35000 N.m | |||
Maximaler Lochdurchmesser der Ankerplatte | φ600 Millimeter | |||
Kran (optional) | Maximale anhebende Kraft der leeren Nabe des einzelnen Seils | 32 KN | ||
Durchmesser des Seils | φ10 Millimeter | |||
Seilkapazität | 120 m | |||
Fahrgestelle |
Stahlraupenfahrgestelle Zwei - Geschwindigkeitsmotor + Reisereduzierer |
Hohes 0~ 2 Km/h
Niedriges 0~ 1 Km/h |
||
Operationsraum | Standardleitstelle des Öls API, Bohrungsmessgerät und Wellsite-Überwachungsanlage |
Hoch: 2,5 m Bereich: 20 Quadratmeter |
||
Andere | Arbeitsmaße | 9500×3200×19500 Millimeter | ||
Transportmaß | 13500×3200×3400 Millimeter | |||
Gesamtgewicht | 49000 Kilogramm |
Hauptkomponentenkonfiguration der Ausrüstung
Maschinen-Energie | |||||||
Dieselmotor | 220KW /2200r/min | 2sets | |||||
1, das der Dieselmotor separat oder parallel laufen lassen kann, und die Geschwindigkeit ist langsam, wenn sie allein läuft. 2 elektronische entferntGaspedale, Dieselparameter werden im Operationsraum durchgeführt. 3 Fahrzeugemissionsgrenzwerte EFI Chinas III |
|||||||
Elastische Koppelung | Reihe BOWX-6 | 2sets | Deutschland CENTA | ||||
Hydraulikpumpe | Reihe 90R130ERR130JRR060 | 6sets | Danfoss Corporation | ||||
Fahrgestelle | |||||||
Raupe | Breite von Raupe 600mm | 1set | |||||
Raupen-Motor | Reihe TM70 | 2sets | Doosan Korea Co., Ltd. | ||||
Antriebskopf | |||||||
Drehmotor | MS18- oder A6VM-Reihe | 4sets | Pokrane oder Rexroth | ||||
Getriebe | 1sets | ||||||
Bohrmast | |||||||
Struktur | Schiebemast, Zylinderkettenstruktur, Rollsiegel nimmt deutsche Parker-Dichtung an | ||||||
Obere Handkurbel | 2ton | 1set | Hydraulischer Handkurbelreduzierer | ||||
Protokollierungshandkurbel (optional) | |||||||
Anhebende Kraft | 1,2 Tonne | 1set | Motor von USA Eaton | ||||
Hydrauliksystem | |||||||
Hauptregelventil |
PVG100+PVG32series
|
Danfoss | |||||
Hydraulisches Rohr | Italien-Heldenfirma | ||||||
Hydraulikfilter | Genauigkeit 10u | China-Berufsfabrik | |||||
Operationsraum | |||||||
Operationsraum | Klimaanlage | 1 SATZ | China-Berufsfabrik |
