THD-280 Horizontale Richtbohranlage für Projekte ohne Gräben mit großem Durchmesser

THD-280 Horizontal-Richtungsbohrgerät für grabenlose Großprojekte

Leistungsstark. Präzise. Gebaut für anspruchsvolle grabenlose Projekte.

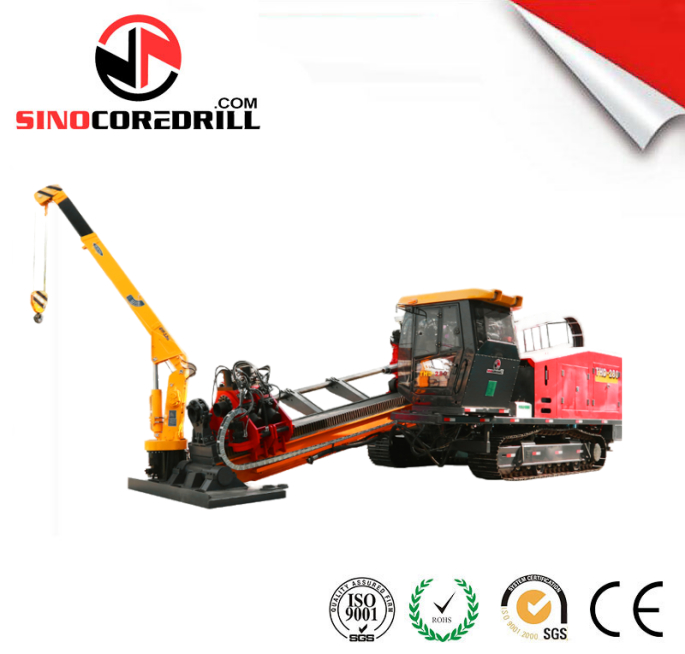

Das Horizontal-Richtungsbohrgerät THD-280T von SINOCOREDRILL ist ein hochmodernes HDD-System, das entwickelt wurde, um den Anforderungen von Großrohrinstallationen im Untergrund in städtischen, industriellen und länderübergreifenden Infrastrukturen gerecht zu werden. Der THD-280T wurde mit hohem Schub, Drehmoment und intelligenten Steuerungsfunktionen ausgestattet und ist für anspruchsvolle geologische Formationen und grabenlose Langstreckenprojekte konzipiert.

Wichtige technische Daten

• Nenndrehmoment: 65.000 Nm

• Max. Rückzugskraft: 2800 kN

• Max. Schubkraft: 2800 kN

• Drehzahl: 0–100 U/min (stufenlos, 2-Gang-einstellbar)

• Dieselmotorleistung: 390 kW bei 2200 U/min

• Bohrgestängelänge: 6 Meter

• Durchmesser der Hauptspindelbohrung: 76 mm

• Antriebssystem: Zahnstange und Ritzel

• Hydrauliksystem: Vollautomatisch, lastabhängig

• Steuerungsmodus: Integrierte Bedienkonsole mit Echtzeitüberwachung

Hohe Leistung unter anspruchsvollen Bedingungen

Mit einem Nenndrehmoment von 65.000 Nm liefert der THD-280T die Rotationskraft, die benötigt wird, um dichte Gesteinsschichten, hart gepackten Ton, Kies und gemischten Untergrund zu durchbohren. Seine 2800 kN Schub- und Rückzugskraft gewährleisten, dass lange Querungen—ob unter Flüssen, Autobahnen oder dicht bebauten Stadtgebieten—effizient und präzise durchgeführt werden.

Das zweistufige variable Rotationskontrollsystem sorgt für eine reibungslose Leistungsabgabe und präzise Richtungssteuerung, so dass sich die Bediener leicht an die Echtzeit-Bedingungen beim Bohren anpassen können. Dies macht den THD-280T ideal für Richtbohrarbeiten in Öl- und Gaspipelines, Stromkabelkanälen, Wasserversorgungsleitungen und Glasfaserinstallationen.

Intelligente Technik für Bediener-Effizienz

Die Sicherheit und Kontrolle des Bedieners stehen im Mittelpunkt des THD-280T-Designs. Die vollständig geschlossene Bedienerkabine ist mit einem intuitiven Bedienfeld, digitalen Überwachungsinstrumenten und einem ergonomischen Layout für lange Schichten ausgestattet. Alle Betriebsdaten—wie Drehmoment, Druck, Rückzugskraft und Drehzahl—werden in Echtzeit angezeigt.

Ein hydraulischer automatischer Gestängelader ist optional erhältlich, wodurch die Arbeitsintensität reduziert und die Handhabung der Rohre beschleunigt wird. Das 6-Meter-Bohrgestänge-Design erhöht die Effizienz weiter, indem die Häufigkeit des Gestänge-Wechsels reduziert und die Ausfallzeiten minimiert werden.

Robuste Struktur und zuverlässige Komponenten

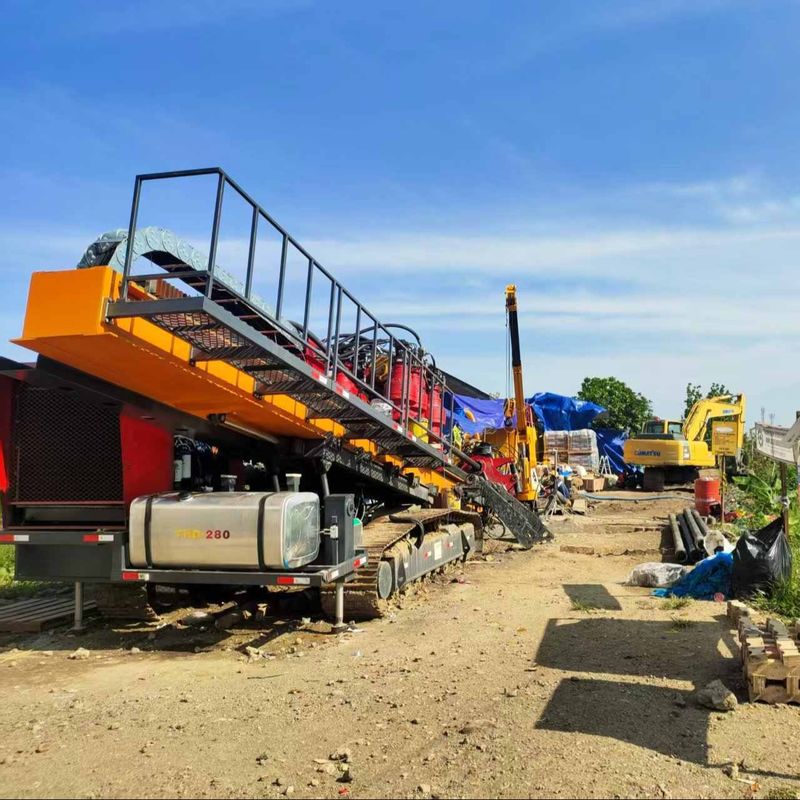

Der THD-280T verfügt über ein langlebiges Zahnstangen- und Ritzelantriebssystem, das eine hervorragende Verschleißfestigkeit bietet und eine hohe Positioniergenauigkeit beibehält. Die Maschinenbasis ist auf einer verstärkten Stahlkettenplattform montiert, so dass sie sich leicht über unterschiedliche Geländebedingungen bewegen kann, einschließlich schlammiger, felsiger und abschüssiger Baustellen.

Die Hauptspindel mit einer 76 mm Bohrung bietet großzügigen Freiraum für den Schlammfluss und die Werkzeugauswahl. Dies ermöglicht eine nahtlose Integration mit einer breiten Palette von Bohrlochwerkzeugen und Fluidmanagementsystemen. Das Bohrgerät ist auch mit branchenüblichen Bohrrohrgewinden und HDD-Zubehör kompatibel.

Integriertes Schlamm- und Zirkulationssystem

Zur Unterstützung von grabenlosen Langstreckenbohrungen kann der THD-280T mit einem kompletten Schlamm-Misch- und Recyclingsystem kombiniert werden. Diese Einheiten sind so konstruiert, dass sie einen konstanten Fluiddruck aufrechterhalten und das Bohrklein effizient entfernen, wodurch die Bohrlochwände geschützt und der Bohrwiderstand minimiert wird.

Moderne Filtrationssysteme tragen dazu bei, die Lebensdauer von Pumpen und Ventilen zu verlängern, während eine intelligente Durchflussregelung Abfall und Umweltauswirkungen reduziert. Für weiche oder einsturzgefährdete Formationen können optionale Bohrzusätze und Polymere zur zusätzlichen Stabilisierung integriert werden.

Anwendungen in verschiedenen Sektoren

Das THD-280T HDD-Bohrgerät eignet sich für eine Vielzahl von grabenlosen Anwendungen, darunter:

• Kommunale Rohrquerungen
  (Wasser, Gas, Abwasser)

• Elektro- und Telekommunikationskanäle

• Öl- und Gaspipeline-Installationen

• Fluss- und Autobahnquerungen

• Erweiterung der städtischen Infrastruktur

• Anbindung von Industriestandorten

Es ist besonders nützlich bei Projekten, die horizontale Langstreckenbohrungen, hohe Tragfähigkeit oder Installationen in sensiblen oder überlasteten Umgebungen erfordern, in denen offene Ausgrabungen nicht möglich sind.

Gebaut für globale Standards und Langlebigkeit

SINOCOREDRILL entwickelt und fertigt seine HDD-Bohrgeräte unter strenger Qualitätskontrolle und internationaler Zertifizierung. Der THD-280T erfüllt strenge Sicherheits-, Haltbarkeits- und Leistungsstandards und gewährleistet eine lange Lebensdauer und minimale Wartungskosten. Sein modularer Aufbau macht auch die Wartung vor Ort zugänglicher und effizienter.

Ersatzteile, technischer Support und Schulungsdienstleistungen sind über unser globales Servicenetz verfügbar, mit besonderer Abdeckung in Südostasien, dem Nahen Osten und Lateinamerika.

Warum den THD-280T wählen?

• Bewährte Leistung in anspruchsvollen grabenlosen Umgebungen

• Hochfeste, hochpräzise Konstruktion

• Intelligentes Hydraulik- und Steuerungssystem

• Anpassbar mit Gestängeladern, Schlammeinheiten und Automatisierungskits

• Unterstützt durch das professionelle Support-Team von SINOCOREDRILL
