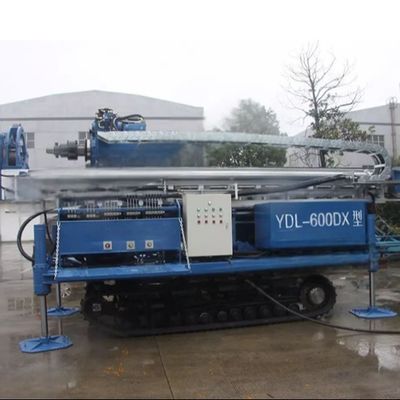

YDL-600DX Raupenwasserbohrgerät mit 7 m Hub und 600 m Tiefenkapazität

YDL-600DX Raupenwasserbohrgerät mit 7 m Hub und 600 m Tiefenkapazität

Das YDL-600DX ist ein Hochleistungs-Bohrgerät in vollhydraulischer Raupenbauweise, das für Tiefbrunnenbohrungen, geologische Erkundungen, Fundamentverankerungen, Geothermiebohrungen und verschiedene Dreh- und Schlagbohrverfahren konzipiert wurde. Ausgestattet mit einem beeindruckenden 7-Meter-Hubvorschubsystem und einem leistungsstarken Hydraulikmotor, Hochhub-Ölzylindern und einem Hochdruck-DTH-Hammer bietet das Bohrgerät eine hervorragende Eindringeffizienz, breite Anpassungsfähigkeit und niedrige Betriebskosten.

Hauptmerkmale

1. Leistungsstarke Bohrleistung

Das YDL-600DX bietet eine starke Eindringleistung mit einer maximalen Bohrtiefe von 600 Metern und einem Bohrlochdurchmesserbereich von Φ150 bis Φ450 mm. Sein leistungsstarkes Hydrauliksystem, die hohe Drehmomentausgabe und die starke Hub-/Schubkraft ermöglichen es, komplexe Geologien und mehrschichtige Formationen mit Leichtigkeit zu bewältigen.

2. 7-Meter-Langhub für erhöhte Effizienz

Das Bohrgerät ist mit einem internen/externen Teleskopmast ausgestattet, der einen Gesamt-Powerhead-Hub von 7 Metern ermöglicht, wodurch es mit zwei 3-Meter-Bohrgestängen in einem einzigen Vorschub bohren kann. Dies reduziert die Zeit für das Hinzufügen von Gestängen erheblich und verdoppelt die Bohreffizienz.

3. Hochdrehmoment-Drehantrieb mit zwei Geschwindigkeiten

Mit einem maximalen Ausgangsdrehmoment von 18.000 Nm unterstützt der Drehantrieb mechanische und hydraulische Zweigeschwindigkeitsanpassung und bietet eine große Auswahl an Rotationsgeschwindigkeiten:

• Stufenlos regelbar: 0–25 U/min

• Festgelegte Geschwindigkeiten: 3 / 25 / 41 / 50 / 56 / 97 / 120 U/min
  Diese Flexibilität ermöglicht es dem Bohrgerät, sich an verschiedene Bohrtechniken anzupassen, darunter:

• DTH-Hammerbohren

• Verrohrungsbohren

• Vollverrohrungsbohren

• Drehbohren mit Schleppmeißel

• Luft-/Schlamm-Zirkulationsbohren

4. Fortschrittliches Vorschub- und Extraktionssystem

Die hydraulischen Vorschubzylinder bieten bis zu 12,8 Tonnen Schubkraft und 30 Tonnen Rückzugskraft, was einen stetigen Fortschritt in tiefen oder schwierigen Formationen gewährleistet. Der Hub des Vorschubzylinders beträgt 3,5 Meter, und der Powerhead-Hub beträgt 7 Meter, was dem Bohrgerät eine überlegene Kontrolle sowohl bei schnellen als auch bei präzisen Operationen verleiht.

5. Effizientes hydraulisches Klemmen und Stoßdämpfung

Die Spindel integriert einen teleskopischen Dämpfungsmechanismus, der Bohrgestänge und Werkzeugverbindungen effektiv schützt, insbesondere während des Anziehens und Lösens. Dies reduziert den Verschleiß an den Gewinden und verbessert die Lebensdauer der Ausrüstung.

6. Ausgezeichnete Mobilität und Flexibilität vor Ort

Das auf einem Raupenfahrwerk montierte Bohrgerät bietet einen reibungslosen Standortwechsel mit einer Fahrgeschwindigkeit von 1,5 km/h und einer Steigfähigkeit von 25°. Das Bohrgerät verfügt über vier hydraulische Langhub-Ausleger, die das Be- und Entladen von LKWs ohne Kran ermöglichen—was die Logistik vereinfacht und Nebenkosten reduziert.

7. Hochleistungs-Werkzeugwinde

Ausgestattet mit einer 2-Tonnen-Werkzeugwinde ermöglicht das Bohrgerät das schnelle und sichere Heben von Gestängen, Verrohrungen und Zubehör.

• Hubgeschwindigkeit: 15 m/min

• Stahlseil: Ø9,3 mm, 40 m Kapazität

8. Flexible Bedienung und Struktur

• Bohrwinkel einstellbar von 0° bis 90°, ermöglicht vertikales oder geneigtes Bohren.

• Minimale Bodenfreiheit: 250 mm

• Hydraulisches Drehfahrgestell mit Positionierungsstiften für erhöhte Bohrstabilität und Anpassungsfähigkeit.

9. Premium-Hydrauliksystem

Das hydraulische Steuerungssystem verwendet hochwertige inländische und importierte Komponenten, die Folgendes gewährleisten:

• Lange Lebensdauer

• Stabile Leistung

• Minimale Wartungsstillstandszeiten

10. Kompatibel mit mehreren Bohrtechniken

Das YDL-600DX ist in der Lage, eine breite Palette von Bohrtechnologien zu bewältigen:

• Trockenbohren mit Erdbohrer

• Hochdruck-Luft-DTH-Bohren

• Schlammrotationsbohren mit Vollverrohrung

• Luftbohrhammer mit Verrohrungsfortschritt

• Drehbohren mit Tricone-Meißel

Diese Vielseitigkeit macht es geeignet für:

• Tiefbrunnen

• Fundamentpfahllöcher

• Anti-Floating- und Rückverankerungsanker

• Bodenstabilisierung und Verpressung

Technische Daten

Fazit

Das hydraulische YDL-600DX-Raupenbohrgerät zeichnet sich durch seine unübertroffene Effizienz, seinen breiten Anwendungsbereich und sein bedienerfreundliches Design aus. Ob für groß angelegte Wasserprojekte oder herausfordernde geologische Bedingungen, es bietet eine leistungsstarke und zuverlässige Lösung.

Seine modulare Konstruktion, das praxiserprobte Hydrauliksystem und der erweiterte Vorschubhub machen es zum idealen Werkzeug für hocheffiziente Bohrunternehmen.
