UN1500 Untertage-Kernbohranlage mit 1650Nm Max-Drehmoment und 0-180° Omnidirectional-Bohrung für 1500m Tiefe

Markenname:	SINOCOREDRILL
Modellnummer:	UN1500
MOQ:	N / A
Zahlungsbedingungen:	L/C, T/T

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

ISO9001

Bohrleistung:

BQ: 1500 m / 1500 m / 1000 m

Bohrwinkel:

0-180° Omnidirektional

Anwendung:

Mineralexploration; Untertage; Tunnel

Spindelgeschwindigkeit:

0-1400 r/min

Elektromotor/RPM-Leistung:

90 kW (1450 U/min)

Maximales Drehmoment:

1650 nm

Hervorheben:

Unterirdische Kernbohranlage 1650Nm Drehmoment

Allseitige Bohrmaschine in 1500 m Tiefe

Unterirdische Bohrmaschine mit Garantie

Produktbeschreibung

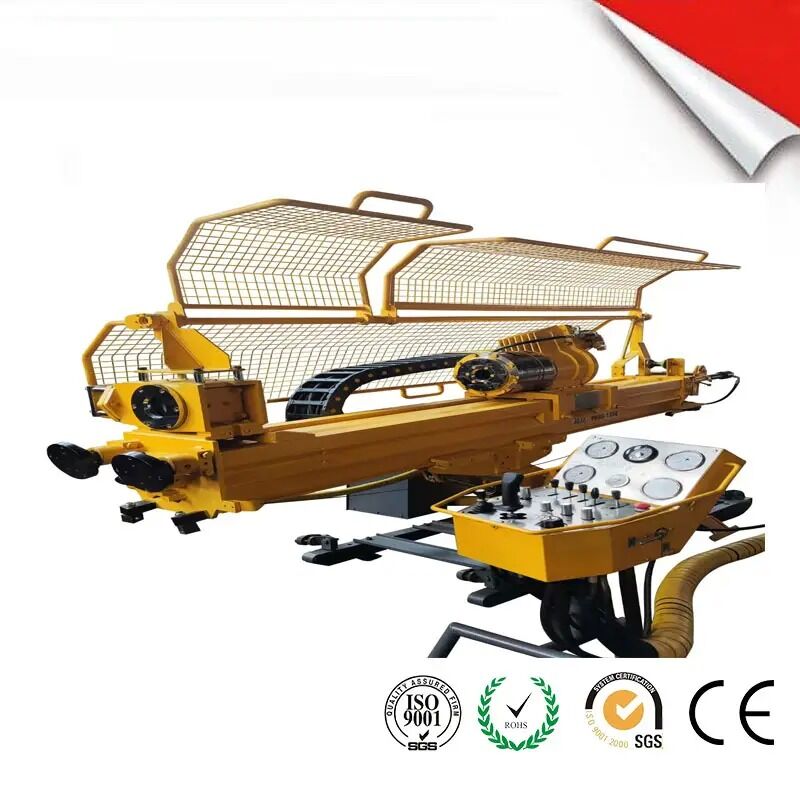

UN1500 Untertage-Kernbohrgerät

Hauptmerkmale

Maststruktur mit gleichem Zug- und Druckkraft

Der Mast dient als Rückgrat des Bohrgeräts. Der Doppelhub-Ölzylinder ist direkt mit dem Mast verbunden, was die Wartungskosten reduziert und gleichzeitig gleiche Zug- und Druckkraft bietet. Das Bohrgerät UN1000 kann ohne Mastmodifikationen nach oben bohren. Beide Seiten des Mastes sind mit verschleißfesten Streifen versehen, die eine lange Lebensdauer und minimale Wartungskosten gewährleisten.

Stickstofffederhalter

Der Stickstofffederhalter arbeitet mit hydraulischer Öffnung und Stickstoffklemmung. Der Stickstoffölzylinder bietet eine außergewöhnliche Lebensdauer von bis zu 1 Million Zyklen, was die Wartungskosten der Ausrüstung erheblich reduziert. Die integrierte Verbindung zwischen Spannfutter und Halter eliminiert das Risiko des Herunterfallens des Bohrgestänges durch menschliches Versagen.

Mechanische Kraftkopfkomponenten

Der Kraftkopf stellt den Kern des Bohrgeräts dar. Das PHD-Bohrgerät verfügt über ein extra großes Lagerdesign für erhöhte Haltbarkeit. Das vollgekapselte Getriebe bewältigt effizient Bohrarbeiten in verschiedenen Winkeln. Spannbacken können schnell ausgetauscht werden, um den Anforderungen für B-, N- und H-Bohrgestänge gerecht zu werden. Das Spannfutter verfügt über Federklemmung und hydraulische Entriegelung, wodurch Bedenken hinsichtlich Ölverlusten, die bei Kapselspannfuttern üblich sind, entfallen.

Spezifikationen

Bohrlochdurchmesser	Bohrtiefe (nach unten/horizontal/nach oben)
B	1500m / 1500m / 1000m
N	1100m / 1100m / 600m
H	600m / 600m / 400m

Parameter	Spezifikation
Bohrwinkel	0-180° omnidirektional
Motorleistung / Drehzahl	90kW / (1450 U/min)
Maximaler Durchfluss der Hauptpumpe	188L/min
Maximaler Druck der Hauptpumpe	30MPa
Maximaler Durchfluss der Hilfspumpe	65L/min
Maximaler Druck der Hilfspumpe	24MPa
Vorschubhub	1,8m
Vorschubgeschwindigkeit	0,8m/s
Vorschubkraft	108KN
Hubkraft	108KN
Antriebsart	Elektromotor
Innendurchmesser der Spindelbohrung	93mm
Spindeldrehzahl	0-1400 U/min
Maximales Drehmoment	1650Nm
Windenhubkraft	12KN (leere Trommel) 4KN (volle Trommel)
Seilkapazität	1300m
Seilgeschwindigkeit	250m/min (volle Trommel) 90m/min (leere Trommel)
Durchmesser des Stahlseils	5mm
Differenzdruck der Windenarbeitsweise	20MPa
Haltertyp	Stickstoffölzylinder
Maximaler Durchgangsdurchmesser des Halters	170mm (Abdeckung entfernt)
Axiale Klemmkraft	118KN
Maximaler Druck der Schlammpumpe	10MPa
Maximaler Durchfluss der Schlammpumpe	160L/min
Gesamtmaße des Bohrgeräts (L×B×H)	3800×980×1890mm
Maße des Kraftwerks (L×B×H)	2080×1100×1660mm
Maße der Arbeitsplattform (L×B×H)	420×700×1100mm
Gewicht des Bettgestells	1900KG
Gewicht des Kraftfahrzeugs	1100KG
Gewicht der Arbeitsplattform	80KG

Zusätzliche Merkmale:

Schutzgitter gewährleisten die Sicherheit des Bedieners
Der Doppelhub-Verbundölzylinder ermöglicht den kürzesten Maschinenkörper und den maximalen Hub, was Konstruktionen mit 3m Bohrgestängen zur Verbesserung der Arbeitseffizienz ermöglicht, mit konstanter Geschwindigkeit und gleicher Druck- und Zugkraft
Das elektrische Steuerungssystem ist mit mehreren Schutzvorrichtungen ausgestattet, um die Sicherheit der Ausrüstung und des Personals zu gewährleisten
Das mechanische Federspannfutter ist zuverlässig und langlebig und löst effektiv das Problem des leichten Ölverlusts von Kapselspannfuttern
Das Energiemodul ist leicht an den Standort anzupassen
Kopie von U6 Atlas Copco Eprioc

Anwendung

Die Untertage-Kernbohrgeräte von Sinocoredrill zeichnen sich durch ein fortschrittliches, vielseitiges und kompaktes Design aus, das sie ideal für unterirdische Umgebungen und eine breite Palette von Anwendungen macht.
